Growatt APX 30kWh Sistema de baterías con Caja de respaldo con BMS P2 para Inversor MID-XH

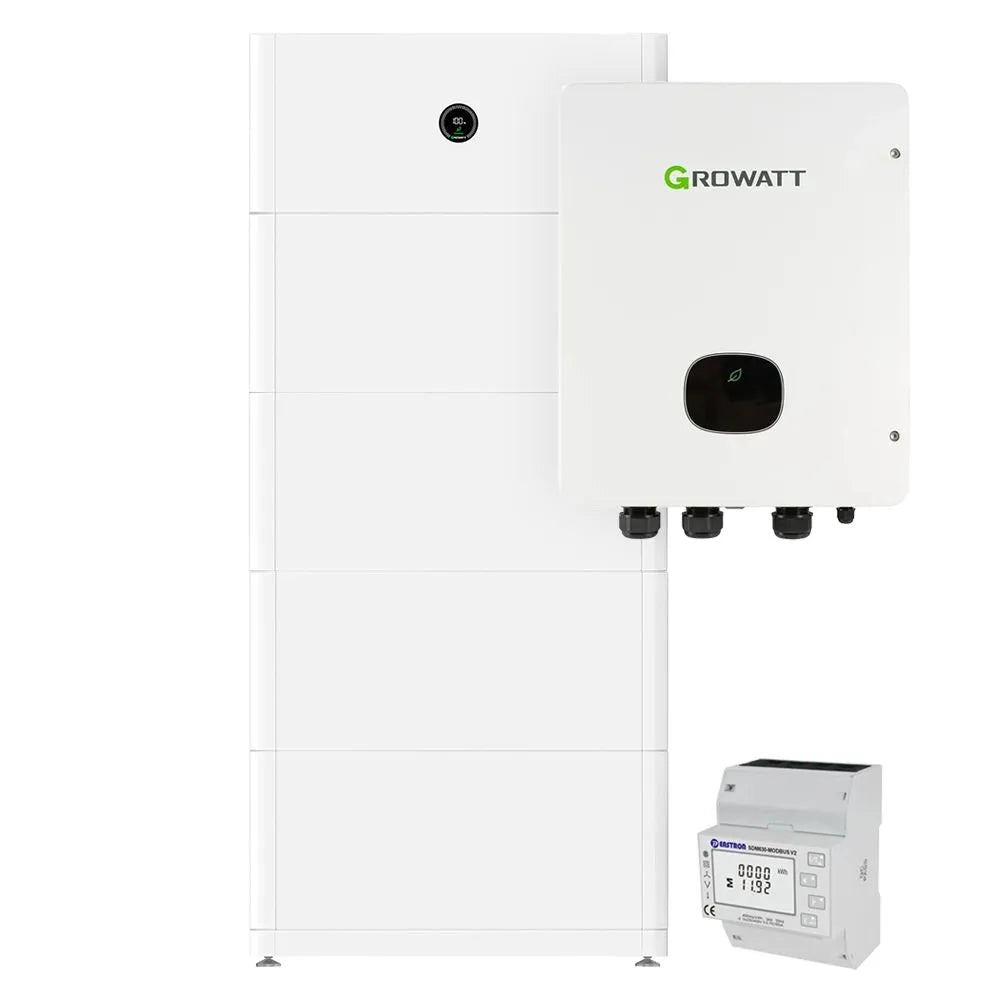

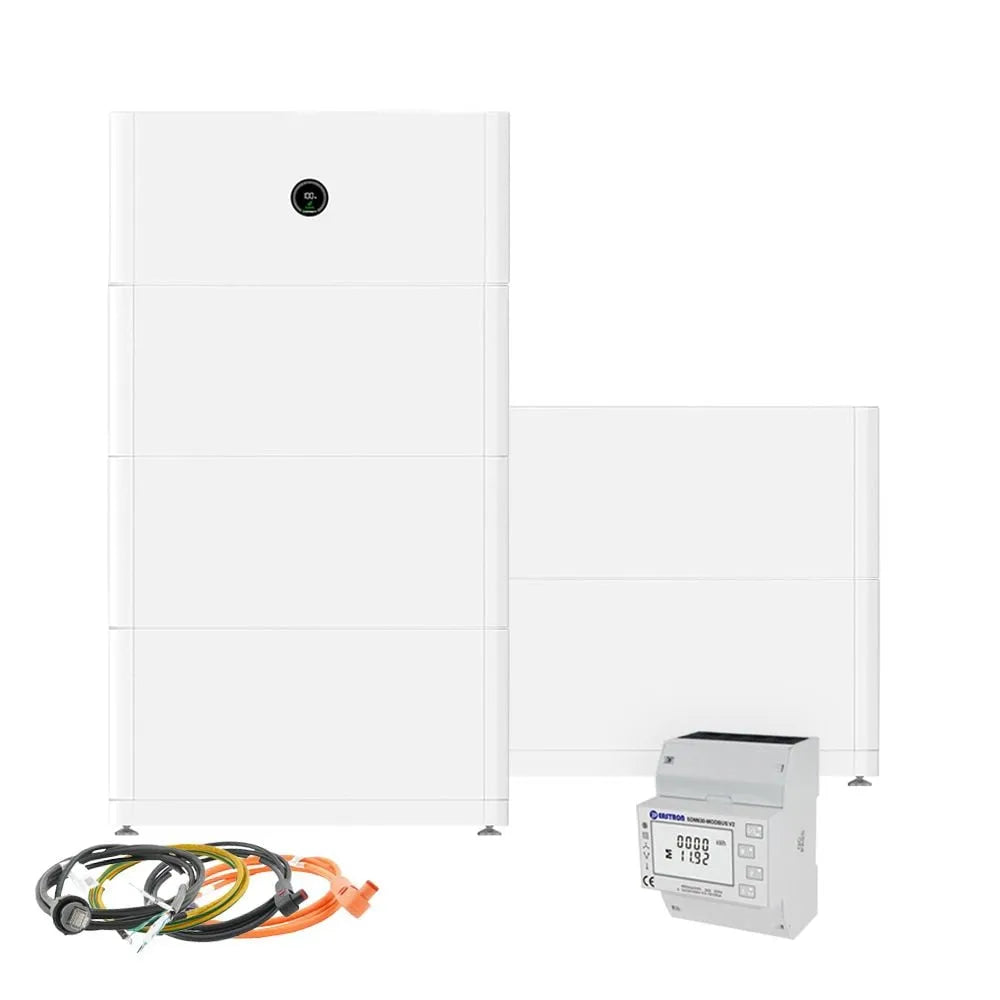

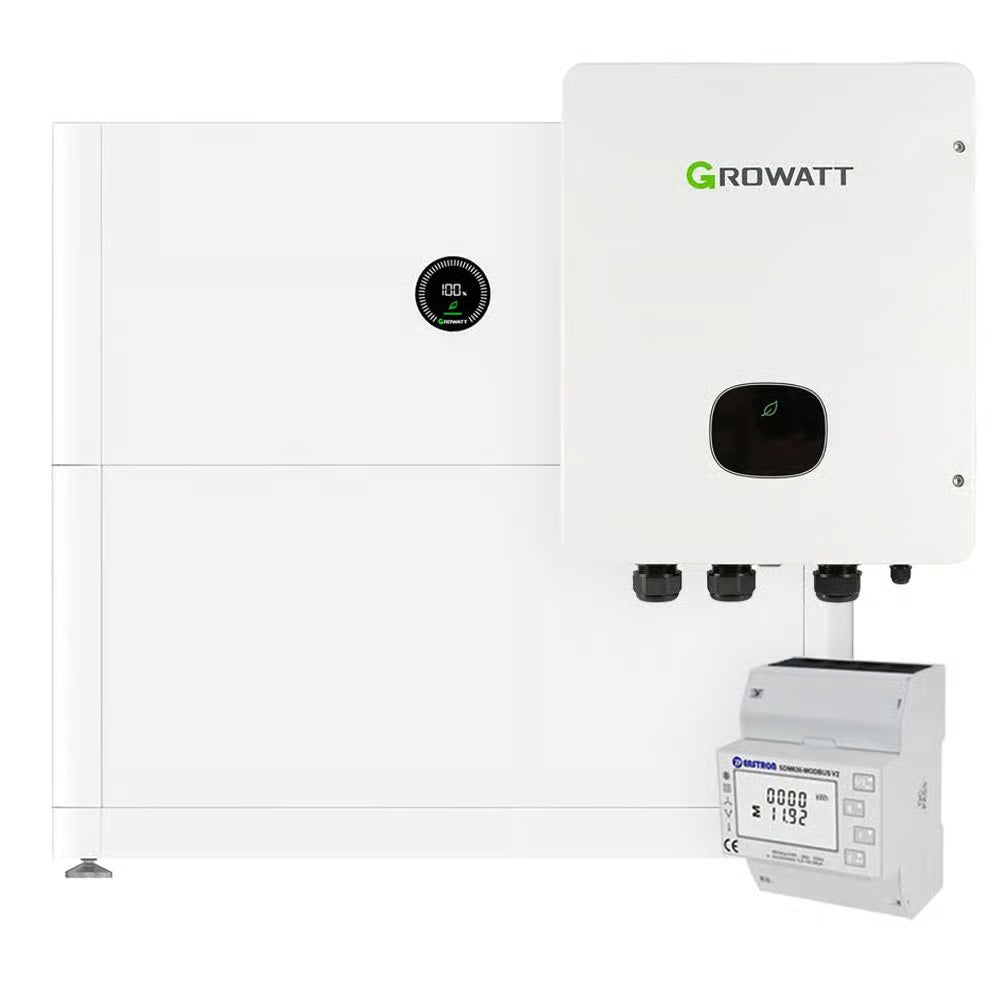

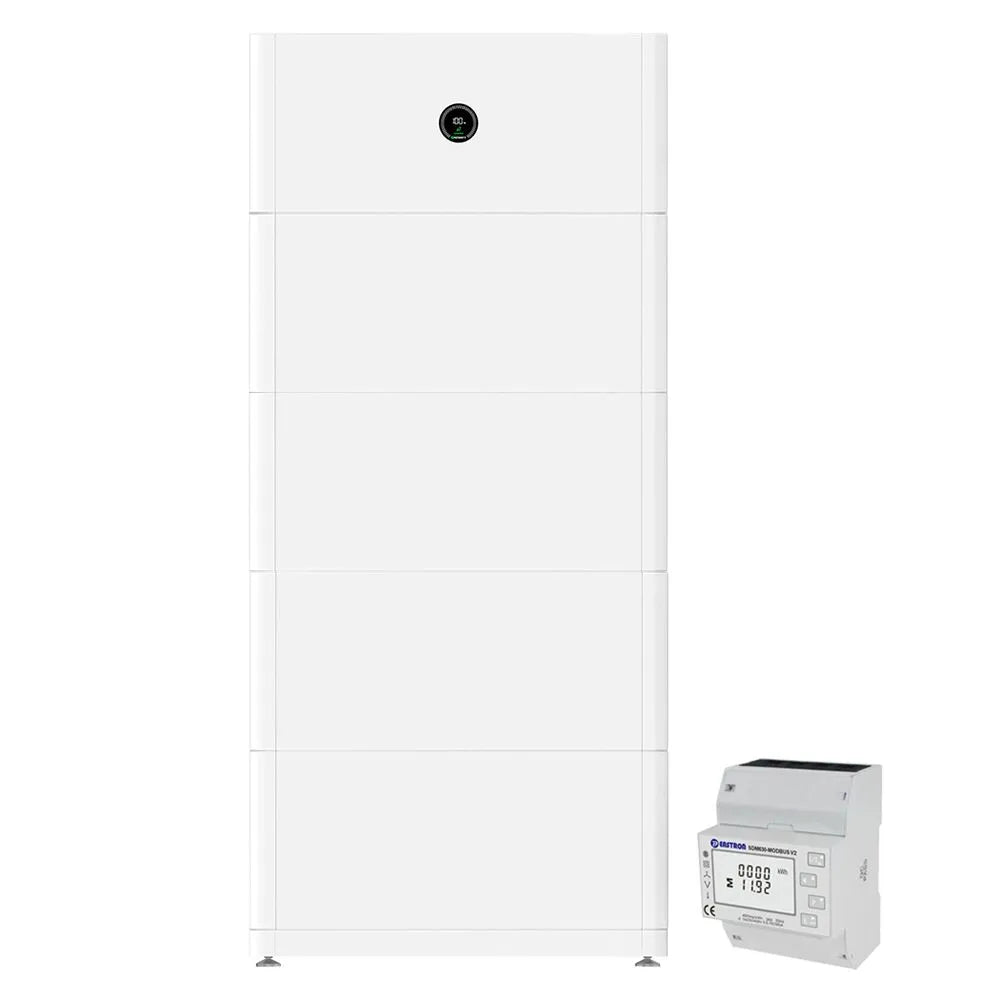

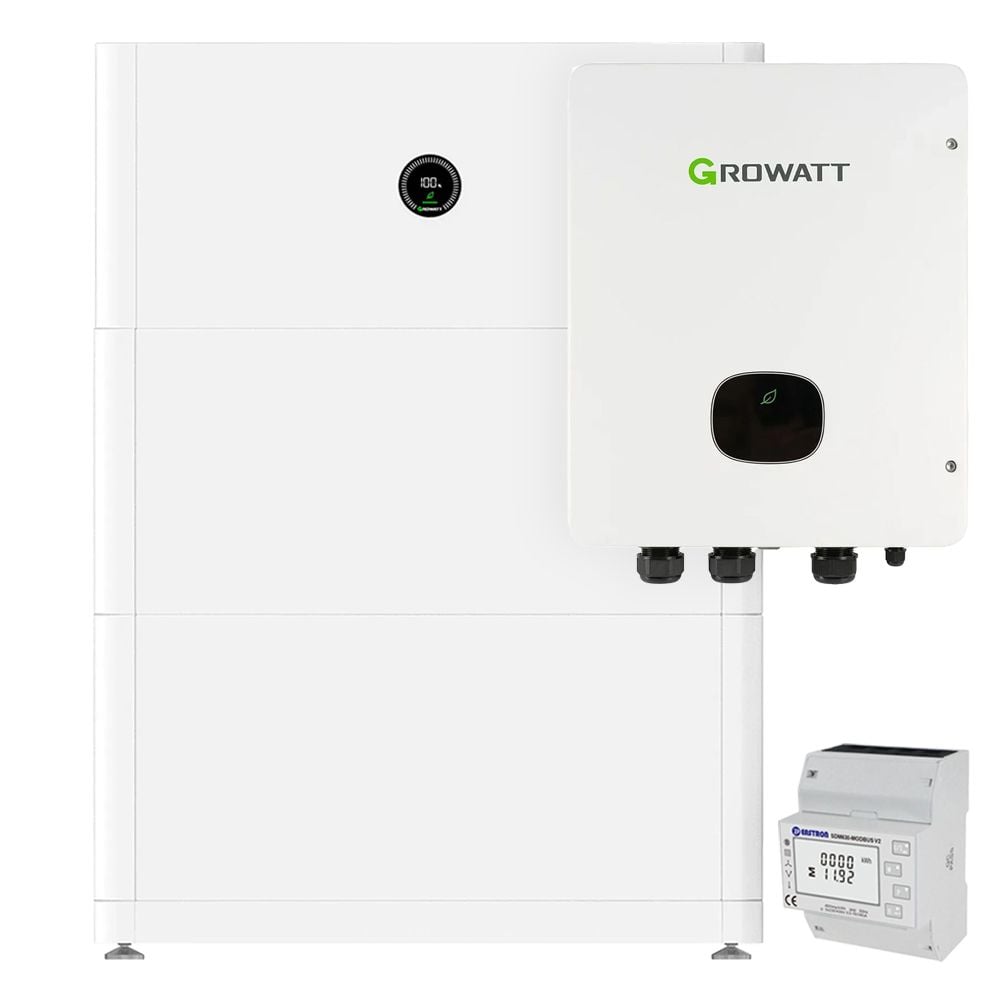

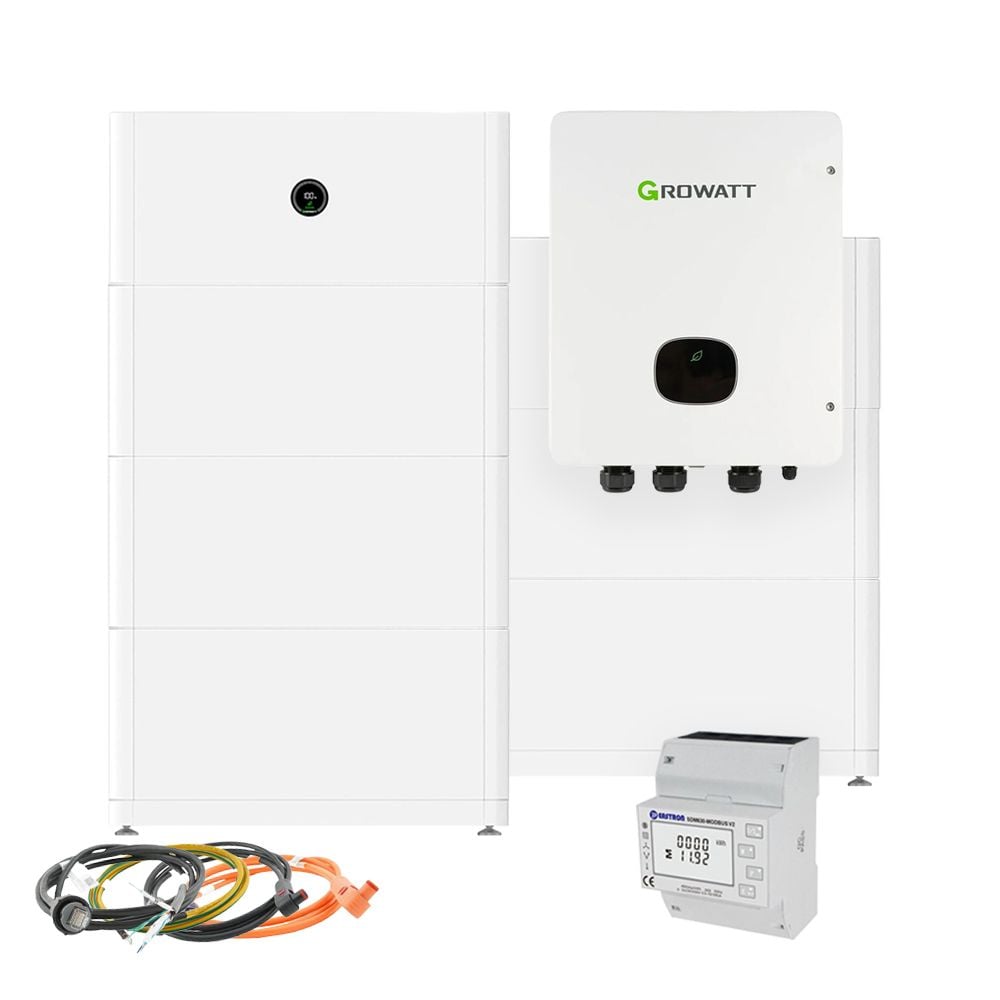

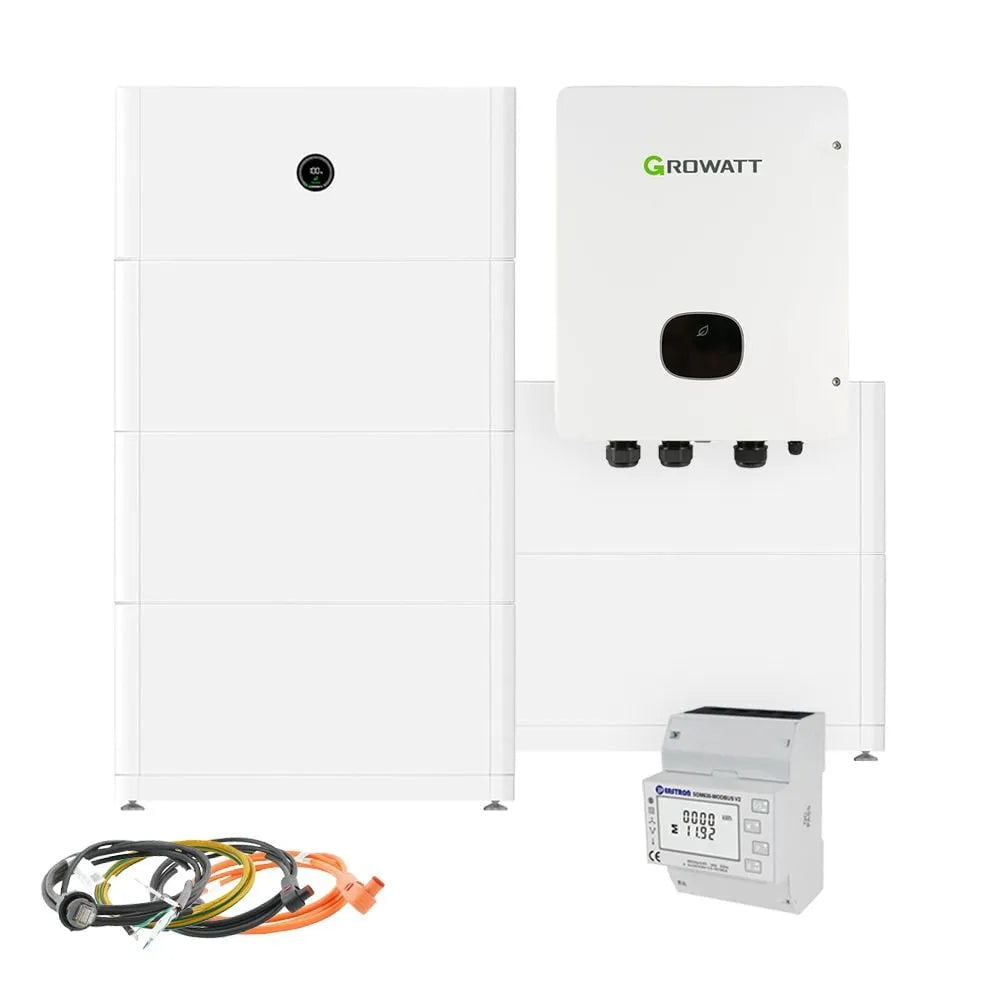

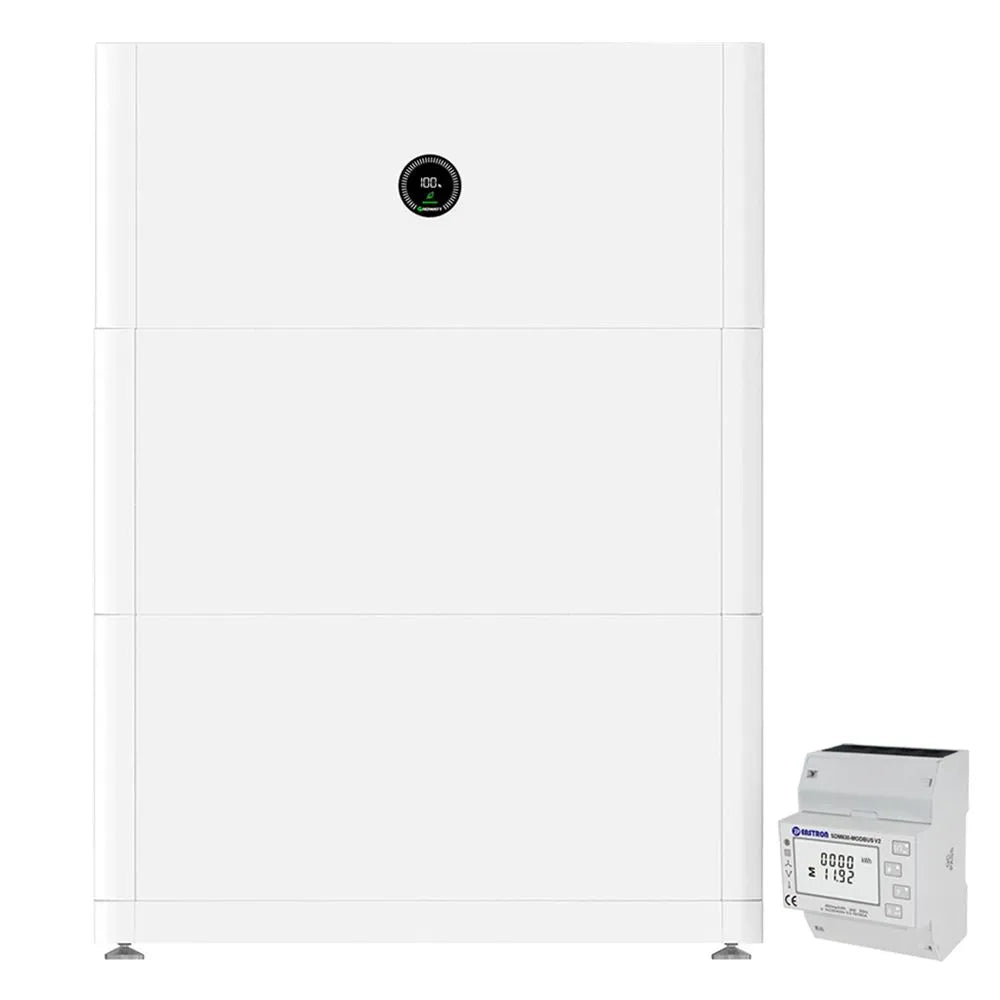

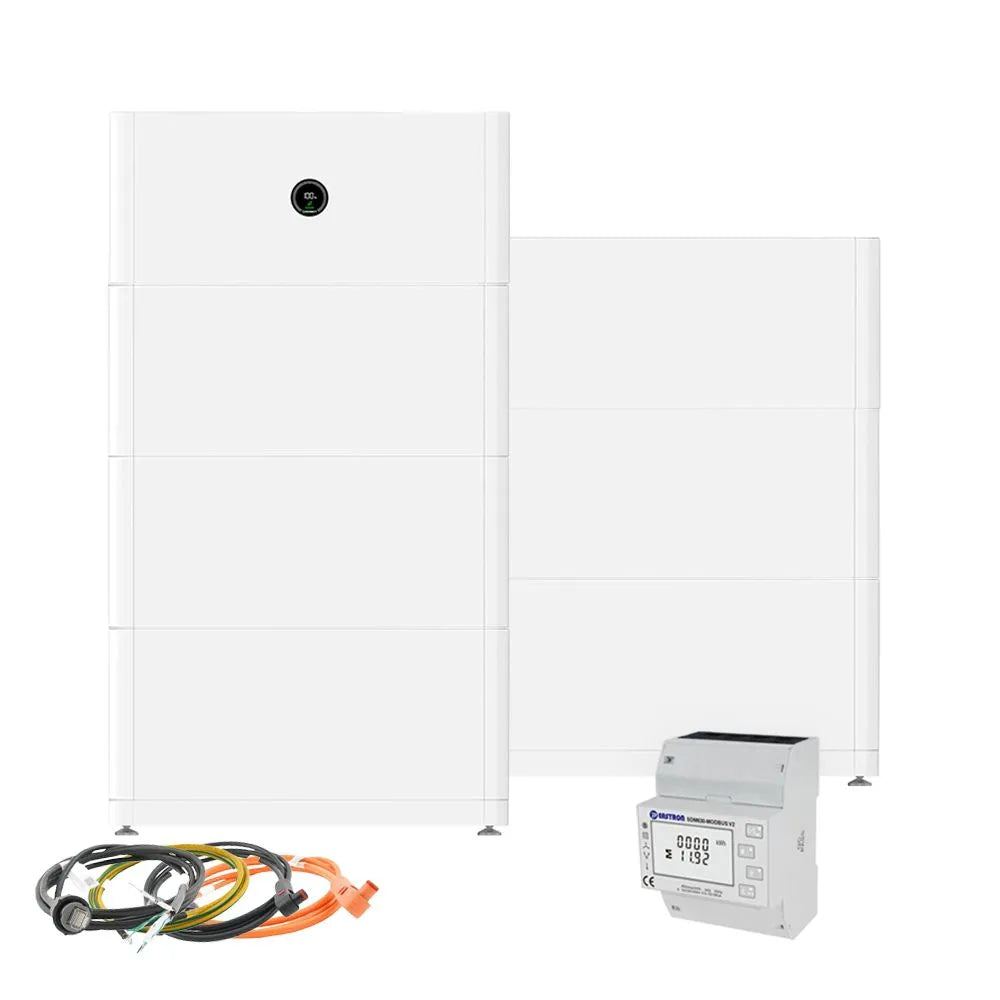

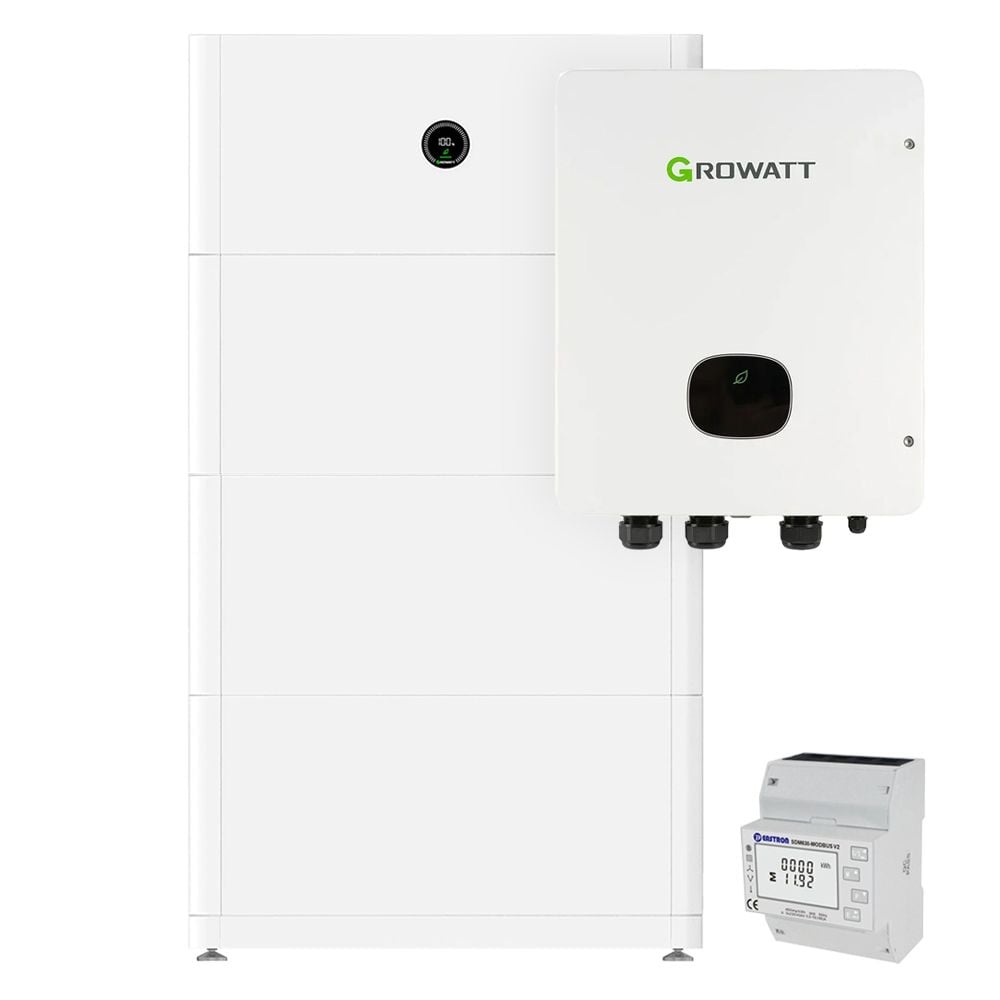

Sistema de almacenamiento de alto voltaje Growatt APX

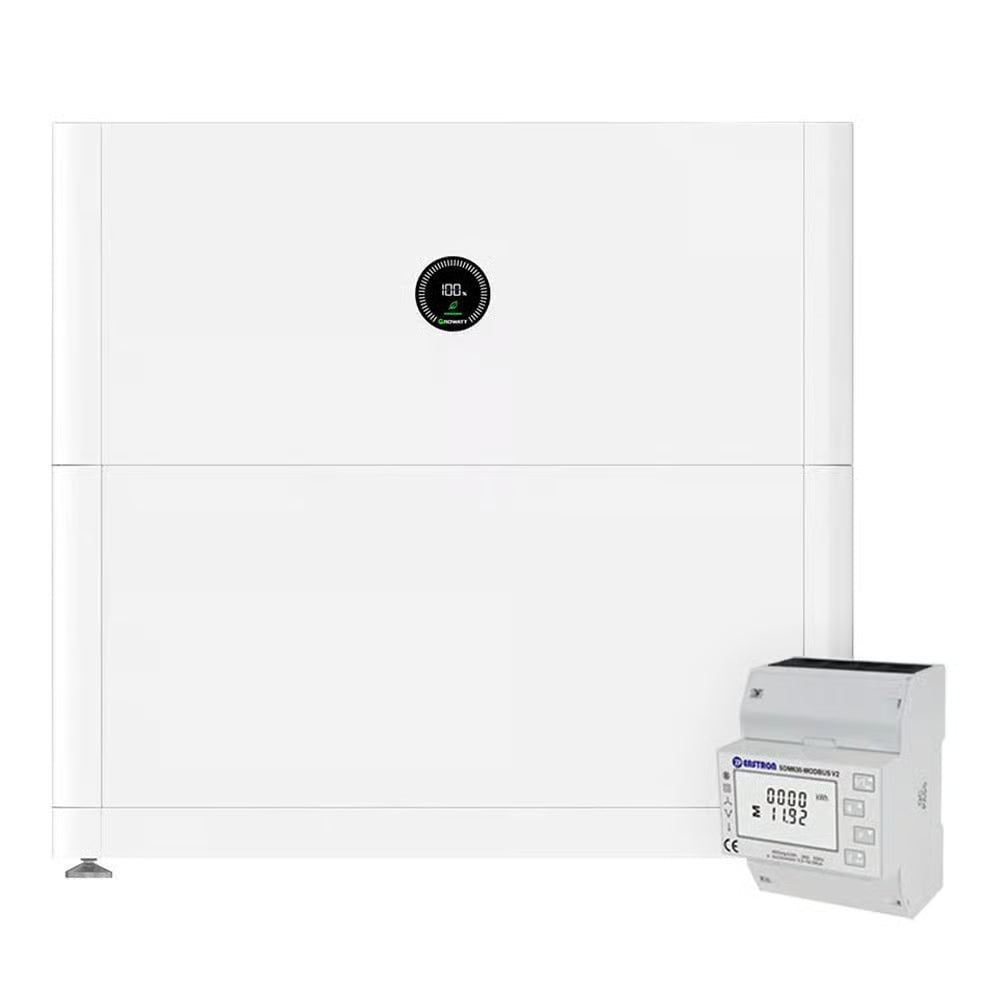

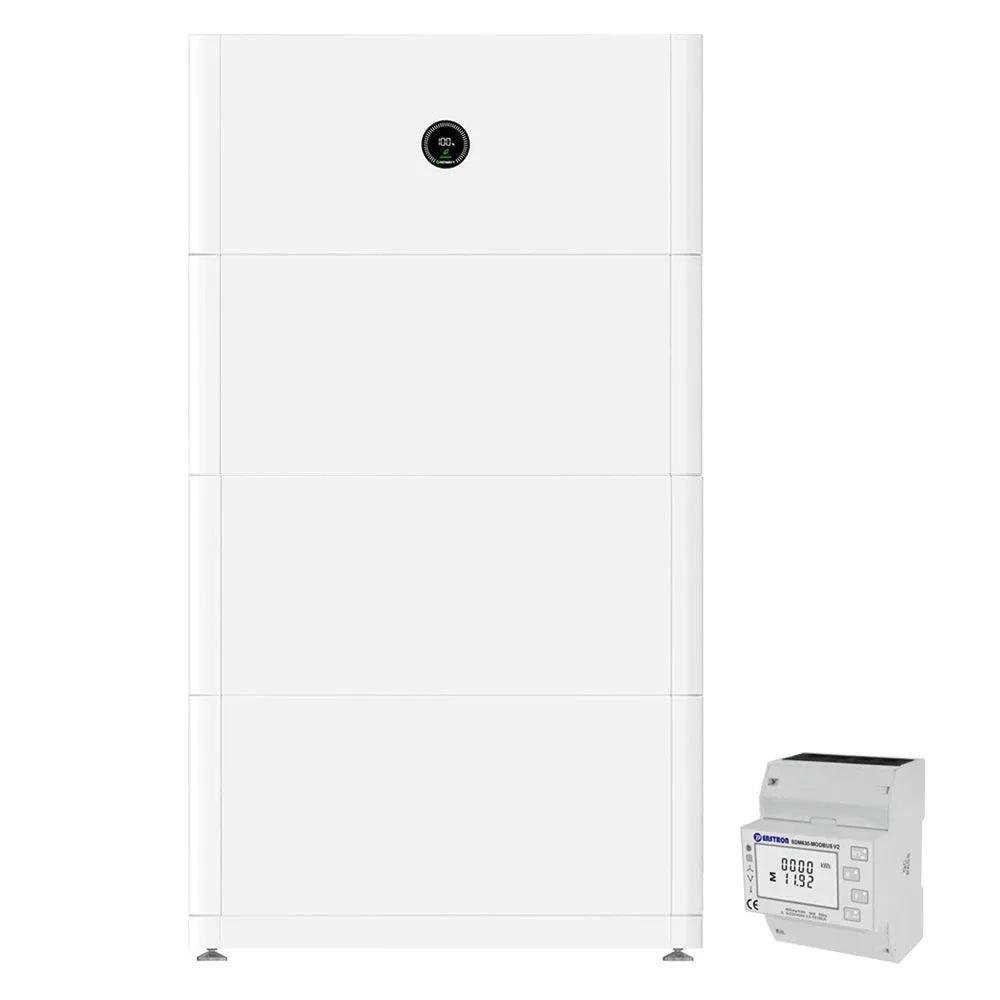

El sistema de almacenamiento de alto voltaje Growatt APX le ofrece una solución flexible y ampliable para el almacenamiento de energía solar. Con la posibilidad de crear una torre de baterías de 1 a 6 baterías de alto voltaje APX, puede lograr una capacidad de almacenamiento de 5 a 30 kWh. El kit incluye una unidad de control BMS, un contador de energía TPM-C, así como los cables necesarios para la conexión a partir de cinco módulos de batería. Dependiendo de la selección, se incluyen uno o dos módulos base de batería para la instalación en el suelo. Opcionalmente, el kit se puede ampliar con la caja de respaldo SYN 100-XH-30 para garantizar un suministro de energía continuo incluso en caso de cortes de energía.
Contenido del envío:
- Batería de alto voltaje APX 5.0P-B1 5kWh LiFePO4 (1-6x según selección)
- Módulo de potencia BMS APX 98034-P2
- Base de batería de alto voltaje APX
- Contador de energía TPM-C 80A
- Opcional: Caja de respaldo SYN 100-XH-30

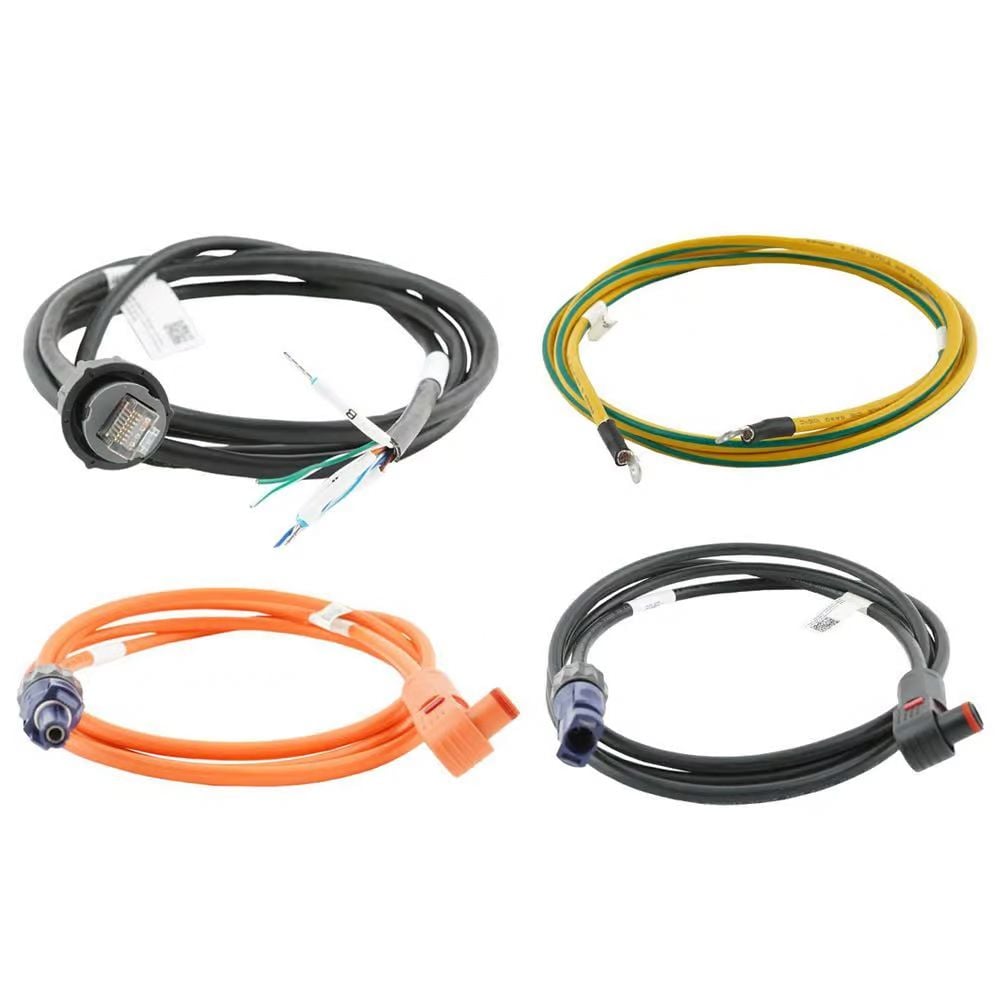

- A partir de 5 módulos de batería: Cables de conexión en serie Growatt APX

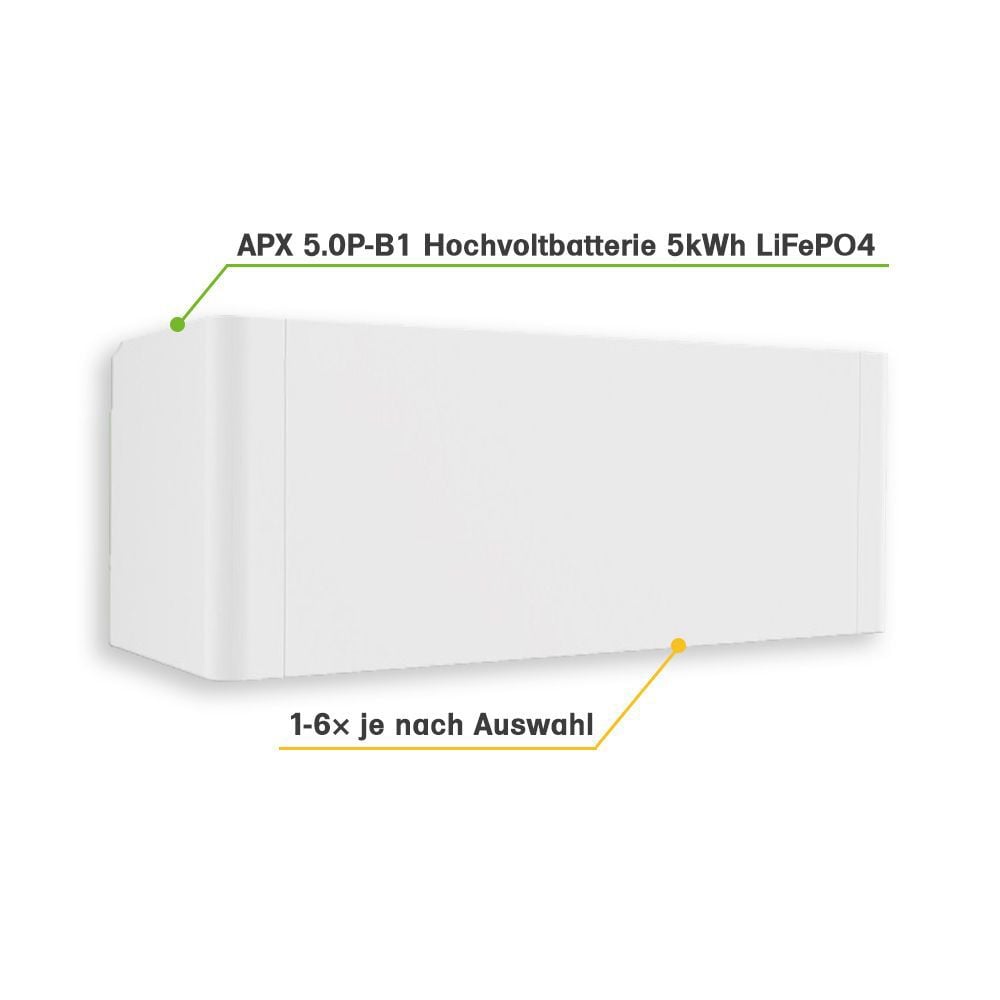

Batería de alto voltaje APX 5.0P-B1
El módulo de batería APX 5.0P-B1 de Growatt utiliza la tecnología de almacenamiento de fosfato de hierro y litio (LiFePO4), conocida por su alto rendimiento, durabilidad y seguridad. El diseño modular y apilable permite combinaciones flexibles de baterías nuevas y antiguas, así como de diferentes capacidades. La optimización de energía integrada garantiza que cada batería se utilice de forma óptima. Un arranque suave protege el sistema contra sobretensiones, y el BMS activo ofrece seguridad adicional.
Especificaciones técnicas
- Tipo de batería: Fosfato de hierro y litio (LiFePO4)
- Tensión nominal: 385V
- Energía nominal: 5kWh
- Rango de tensión de funcionamiento: 330-450V
- Dimensiones: 690 x 185 x 295 mm
- Peso: 50kg

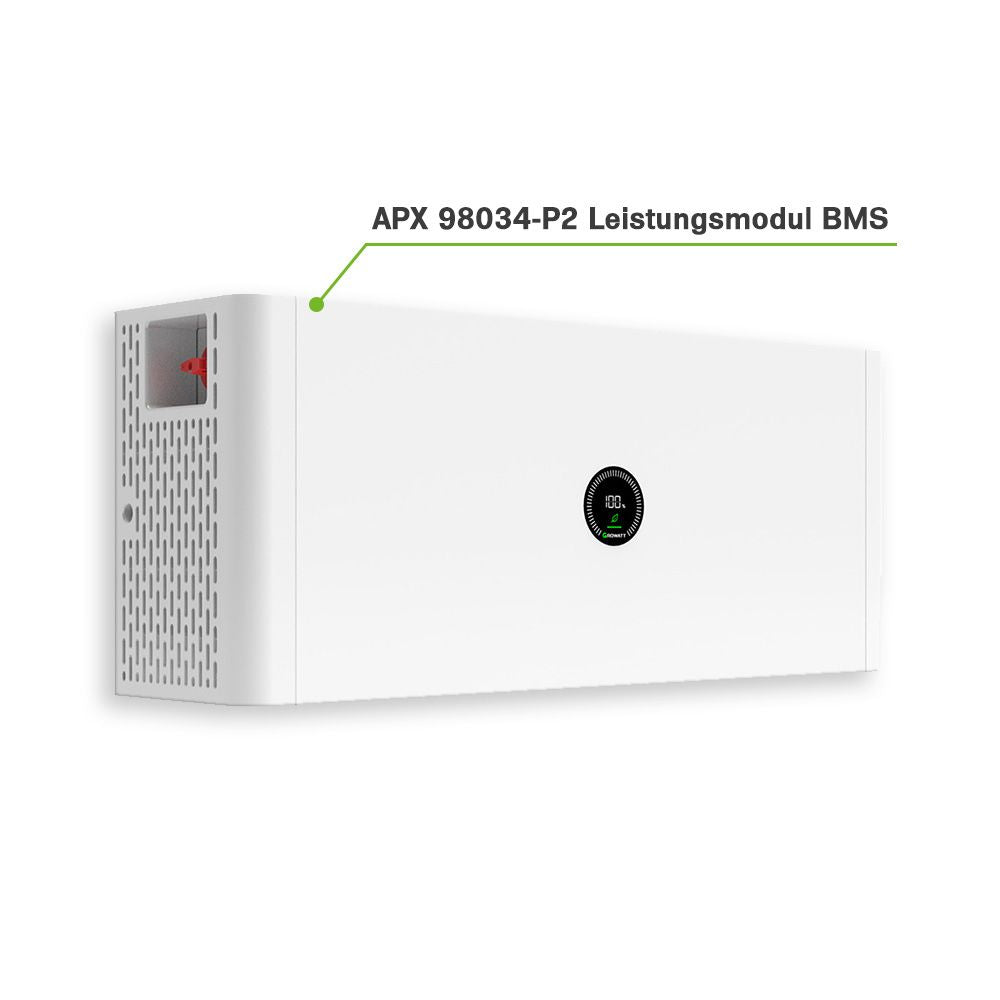

Unidad de control BMS
El sistema de gestión de batería Growatt APX 98034-P2 protege cada módulo de batería APX de condiciones desfavorables para un funcionamiento sin fallos. Se recomienda utilizar un BMS para cada torre de baterías, independientemente del número de módulos (1-6 módulos de batería de alto voltaje Growatt APX 5.0P-B1 5kWh).
Especificaciones técnicas
- Corriente máx.: 30A
- Corriente pico: 34A, 60s
- Comunicación: RS485/CAN
- Dimensiones: 690 x 185 x 295 mm
- Peso: 15kg

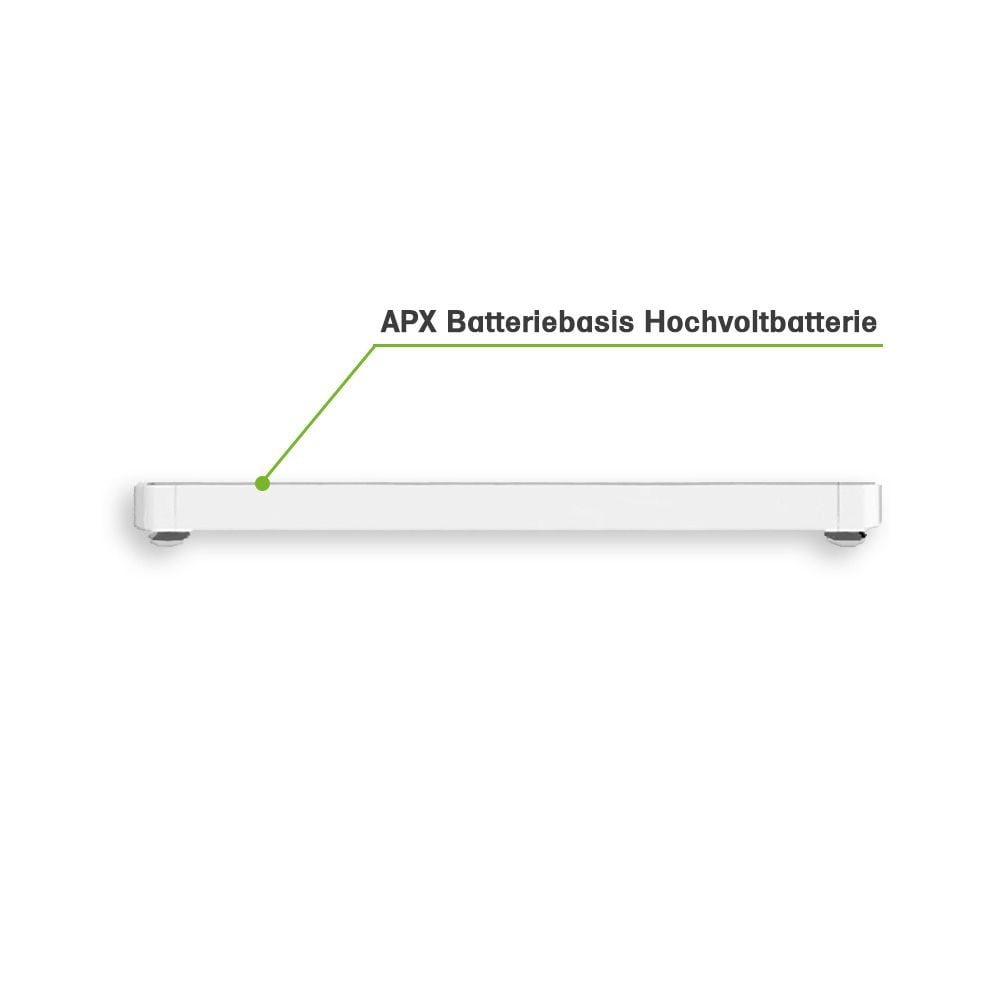

Base de batería APX
La base de batería Growatt APX está diseñada para el montaje en el suelo de los módulos de batería Growatt APX y el BMS asociado. Proporciona un soporte estable para la torre de baterías y permite apilar hasta 10 módulos de almacenamiento en una sola base.
Especificaciones técnicas
- Adecuado para montaje en el suelo de baterías Growatt APX y BMS
- Una base por torre de baterías
- Dimensiones: 690 x 185 x 50 mm

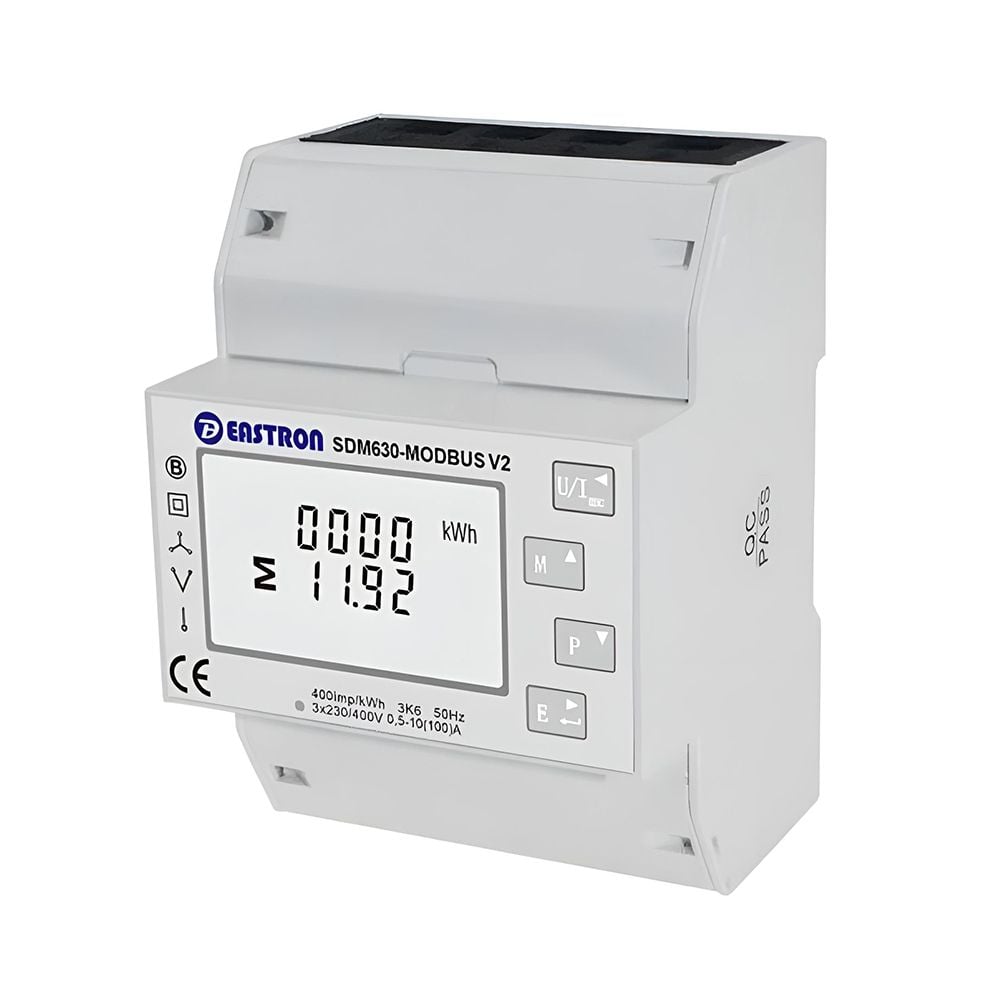

Contador de energía TPM-C
El contador de energía TPM-C ofrece una solución integral para las limitaciones de exportación a la red y la monitorización del autoconsumo. Los datos de consumo son fácilmente legibles a través de una pantalla LCD, y la instalación es muy sencilla gracias al Plug-and-Play.
Especificaciones técnicas
- Tipo de red eléctrica: 3P4W
- Tensión de entrada: 320-520V AC
- Frecuencia: 50/60 Hz
- Corriente máx.: 100 A
- Comunicación: RS485
- Grado de protección: IP51
- Dimensiones: 72 x 94,5 x 65 mm
- Peso: 398 g
Opcional: Caja de respaldo SYN 100-XH-30
La SYN 100-XH-30 de Growatt es una solución de respaldo fiable que garantiza un suministro de energía continuo en caso de un corte de energía. Puede suministrar hasta 40 kW desde el almacenamiento solar y ofrece un tiempo de conmutación de solo 0,5 segundos.
Especificaciones técnicas
- Protección máx. contra sobrecorriente de entrada CA: 125 A
- Corriente de funcionamiento continuo máx.: 90 A
- Tensión de salida CA: 230 V/400 V (340-440V)
- Potencia nominal CA: 40 kW
- Potencia pico CA en modo de respaldo: 44 kW
- Corriente pico CA en modo de respaldo: 63 A
- Dimensiones: 365 x 450 x 123 mm
- Peso: 12 kg

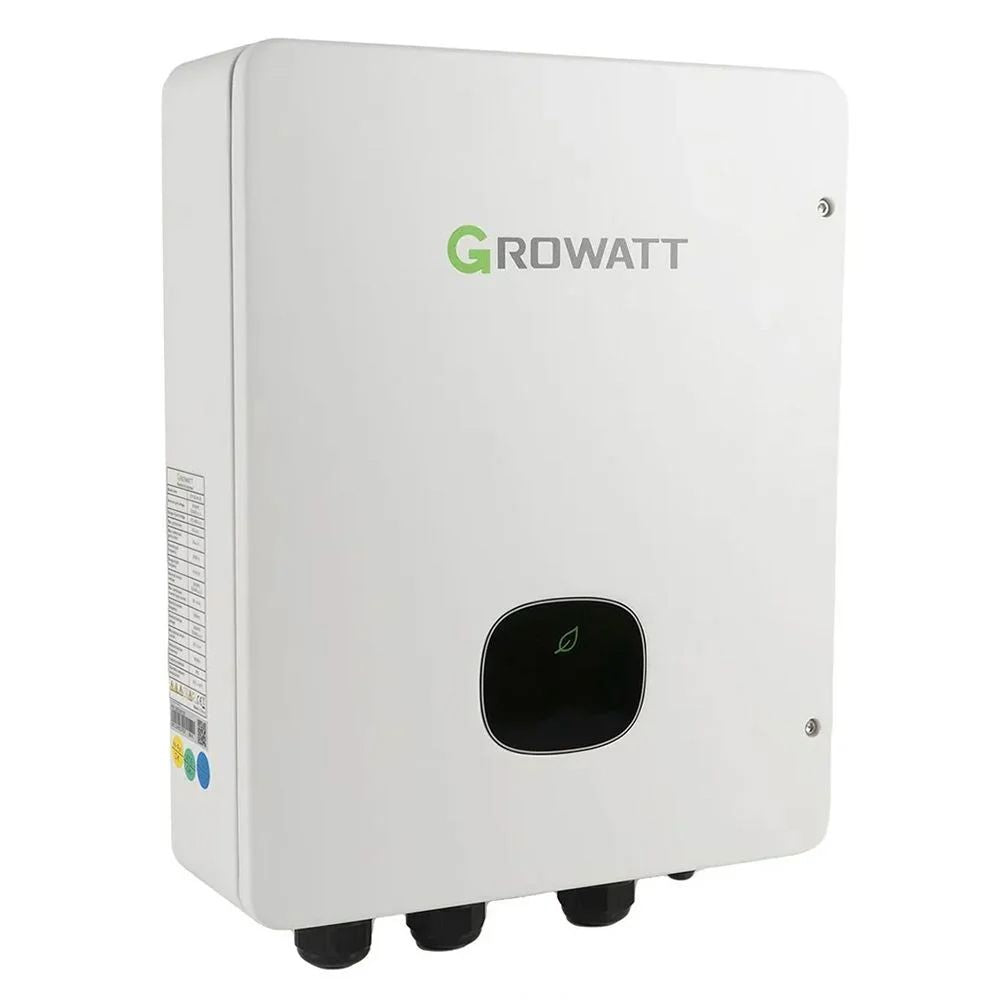

Inversores compatibles
El sistema de almacenamiento de alto voltaje Growatt es compatible con los siguientes inversores híbridos:
- MID 11KTL3-XH 11kW
- MID 12KTL3-XH 12kW
- MID 13KTL3-XH 13kW
- MID 15KTL3-XH 15kW
- MID 17KTL3-XH 17kW
- MID 20KTL3-XH 20kW
- MID 25KTL3-XH 25kW
- MID 30KTL3-XH 30kW
