Cable para Smart BMS CL 12-100 a MultiPlus

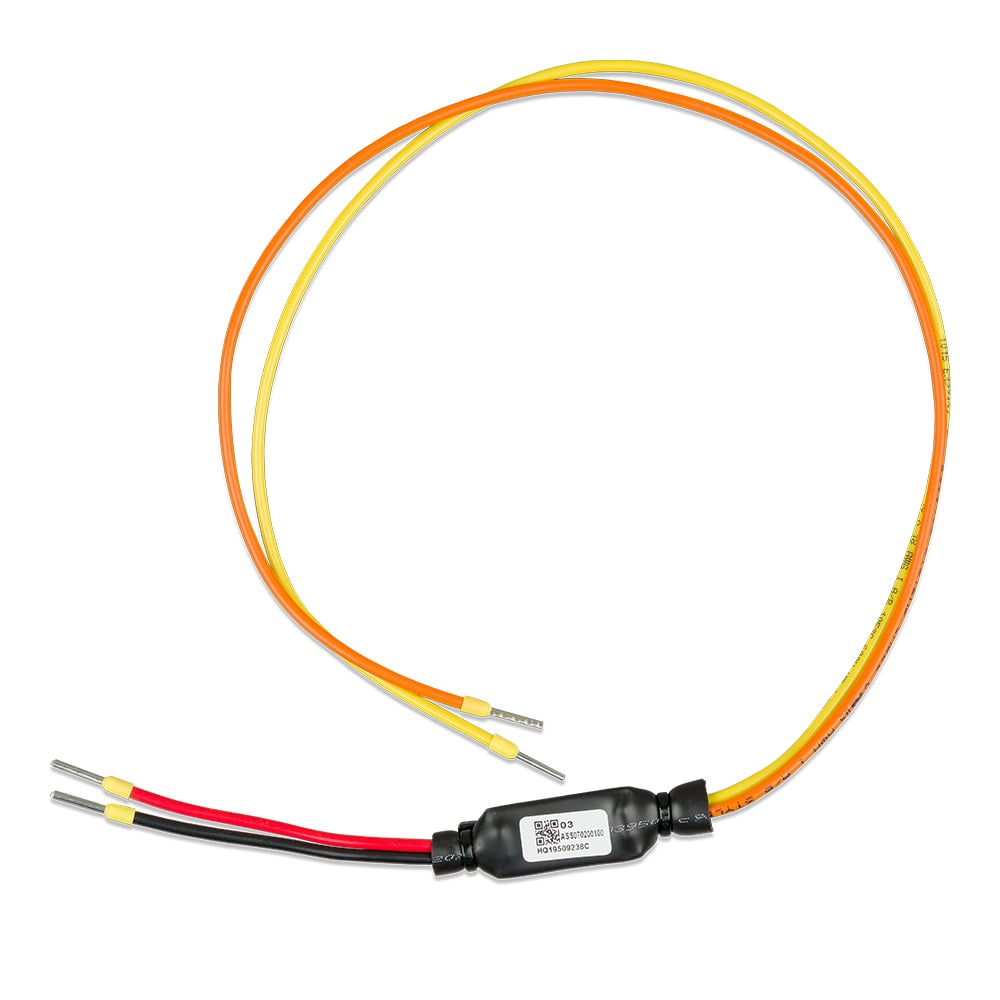

Cable de conexión Victron Energy para Smart BMS CL 12/100 a MultiPlus (ASS070200100)

Este cable de conexión de Victron Energy permite una conexión segura entre un BMS no VE.Bus (como el Smart BMS CL 12/100 o smallBMS) y un MultiPlus (MultiPlus, MultiPlus Compact o MultiPlus-II). Asegura que el MultiPlus se apague automáticamente si el BMS detecta un estado de alarma debido a baja tensión, alta tensión o sobretemperatura. Una vez que la alarma se resuelve, el MultiPlus se reactiva.

Compatibilidad

• MultiPlus 500VA – 1600VA
• MultiPlus Compact 800VA – 2kVA
• MultiPlus-II

Notas de instalación

El cable debe conectarse al conector de encendido/apagado remoto de los modelos MultiPlus:

• Para MultiPlus 500VA – 1200VA:
  • Cable negro al terminal ON
  • Cable rojo al terminal (+)
• Para MultiPlus Compact 800VA – 2kVA:
  • Cable negro al terminal central
  • Cable rojo al terminal derecho (IN)
• Para MultiPlus-II:
  • Cable negro al conector inferior (-)
  • Cable rojo al conector superior (+) de encendido/apagado remoto

Condiciones de funcionamiento

Para que el MultiPlus funcione, tanto las salidas de desconexión de carga/descarga del Smart BMS CL 12/100 como las salidas de carga/cargador del smallBMS deben estar en estado 'Alto'. Si el MultiPlus se apaga debido a una baja tensión de la batería, ponga en marcha el alternador o utilice un cargador de batería en el lado primario del BMS para reiniciar el sistema. El MultiPlus se encenderá entonces y comenzará el proceso de carga, siempre que esté conectado a una fuente de alimentación de CA.

Contenido del envío

• 1x Cable de conexión Victron Energy para Smart BMS CL 12/100 a MultiPlus (ASS070200100)
