Wattstone Socle en béton à 10 degrés pour modules PV sur toit plat anthracite
Wattstone 10 degrés socle en béton pour toit plat

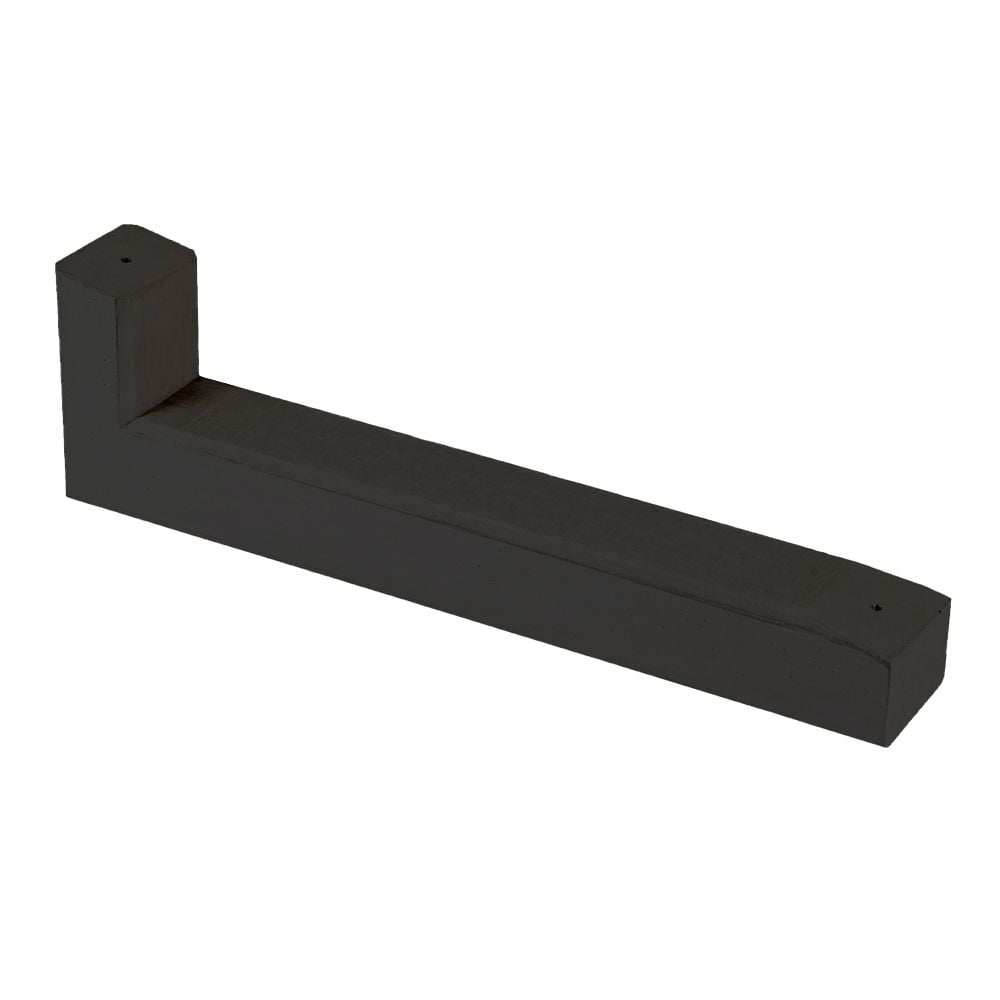

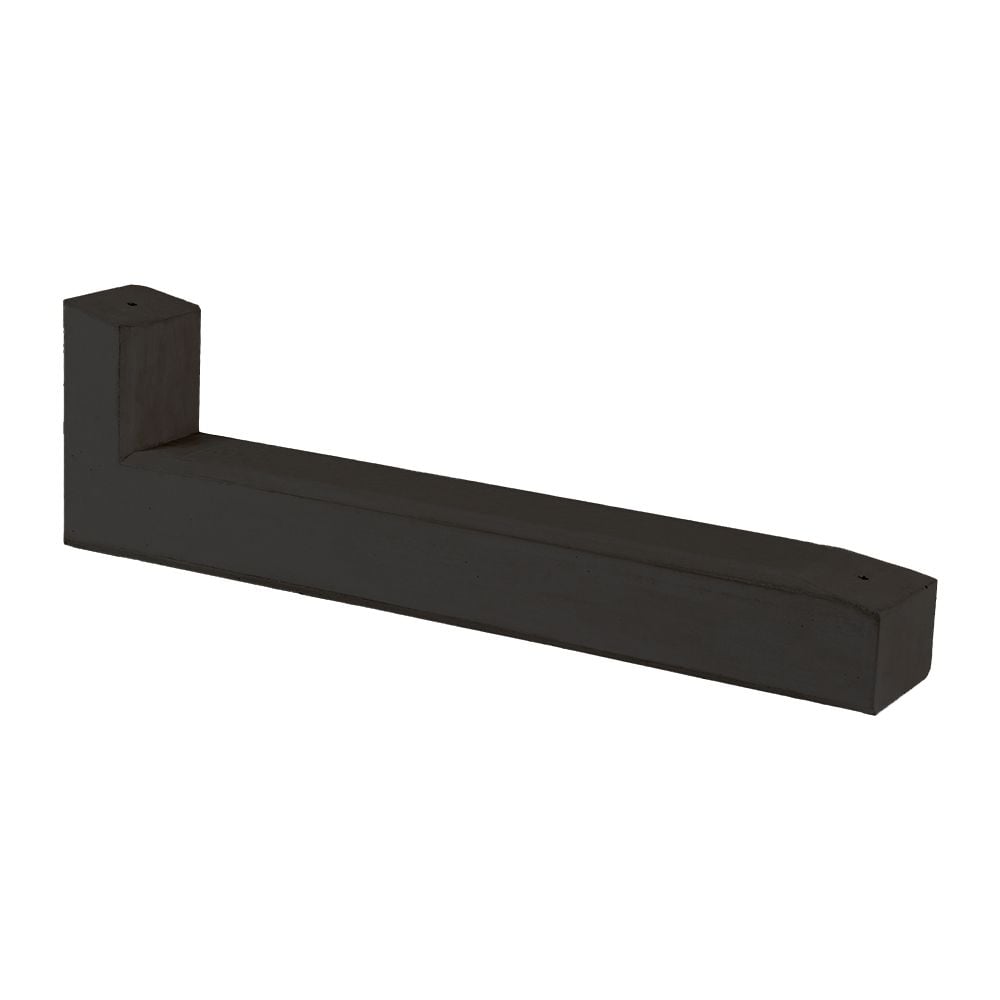

Le socle en béton Wattstone 10 degrés (MPN 7000) offre non seulement une sous-structure stable pour vos modules solaires, mais aussi une flexibilité maximale. Découvrez la facilité de montage en évitant de percer la structure du toit et en utilisant plutôt les équerres en L de haute qualité avec filetage M8 intégré. Le support pour toit plat est parfaitement adapté au montage individuel d'un ou plusieurs modules solaires dans n'importe quelle orientation. L'utilisation de l'angle d'inclinaison optimal de 10 degrés permet d'exploiter pleinement le potentiel de votre installation solaire et d'assurer une production d'énergie optimale.
Caractéristiques du produit
- Sous-structure et lest en un seul élément
- Pas de perçage de la structure du toit nécessaire
- Pas d'assemblage compliqué avec des outils
- Socle en béton apparent à pores fins
- Filetages M8 intégrés
- Montage simple et rapide
Données techniques
- 2x acier d'armature D=8 mm
- Poids : 24 kg

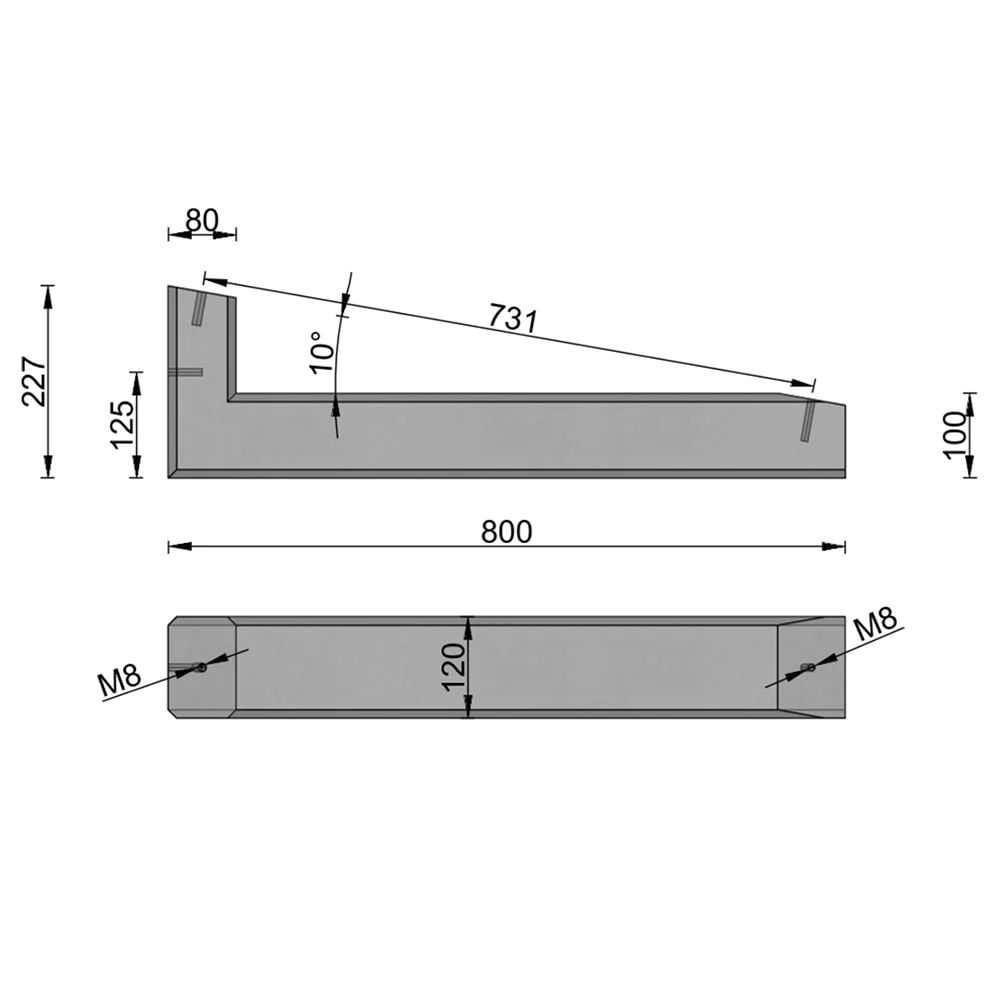

- Dimensions : 800 x 120 x 227 mm
- Couleur : anthracite
- Montage simple
- Angle d'inclinaison du module PV : 10 degrés
- Angle d'inclinaison maximal du support : 5 degrés
- Montage horizontal des modules PV
- Placer des tapis de protection de construction en dessous
- 60 cm d'espacement entre les rangées de modules
- Orientation recommandée : est ou ouest
- Fixation horizontale avec des pinces d'extrémité ou centrales de module, vis en acier inoxydable avec rondelle élastique recommandées
Les supports PV traditionnels pour surfaces nécessitent normalement un ancrage, un collage ou un lestage sur le toit. Des dalles de béton sont souvent utilisées comme lest. Avec les socles en béton robustes de Wattstone comme base pour la construction de surface, ces étapes sont entièrement éliminées. Le socle en béton repose en toute sécurité sur le bitume lisse, le bitume avec ardoise, le PVC, l'EPDM et le béton lisse, aussi bien dans des conditions sèches qu'humides.
Composants nécessaires pour le montage d'un module PV
- 2 socles en béton Wattstone
- 4 pinces d'extrémité de module adaptées, chacune avec des vis M8 et des rondelles
- 8 patins de protection de construction, dimensions 150x150x5 mm (support en granulés de caoutchouc)
- 1 clé coudée de 6 mm
Les filetages M8 intégrés servent à la fixation sécurisée des modules PV. Le socle en béton contient déjà 2 filetages pour la fixation des modules et 1 filetage pour le montage optionnel de chemins de câbles ou de déflecteurs de vent à l'arrière.
Certification
- Testé en soufflerie (DIN EN 1991-1-4: 2021)
- Coefficient de frottement testé
Contenu de la livraison
- 1x socle en béton Wattstone 10 degrés pour toit plat anthracite
