Wattstone 6 Grad Betonsockel für PV-Module Flachdach Anthrazit
Wattstone 6 Grad Betonsockel

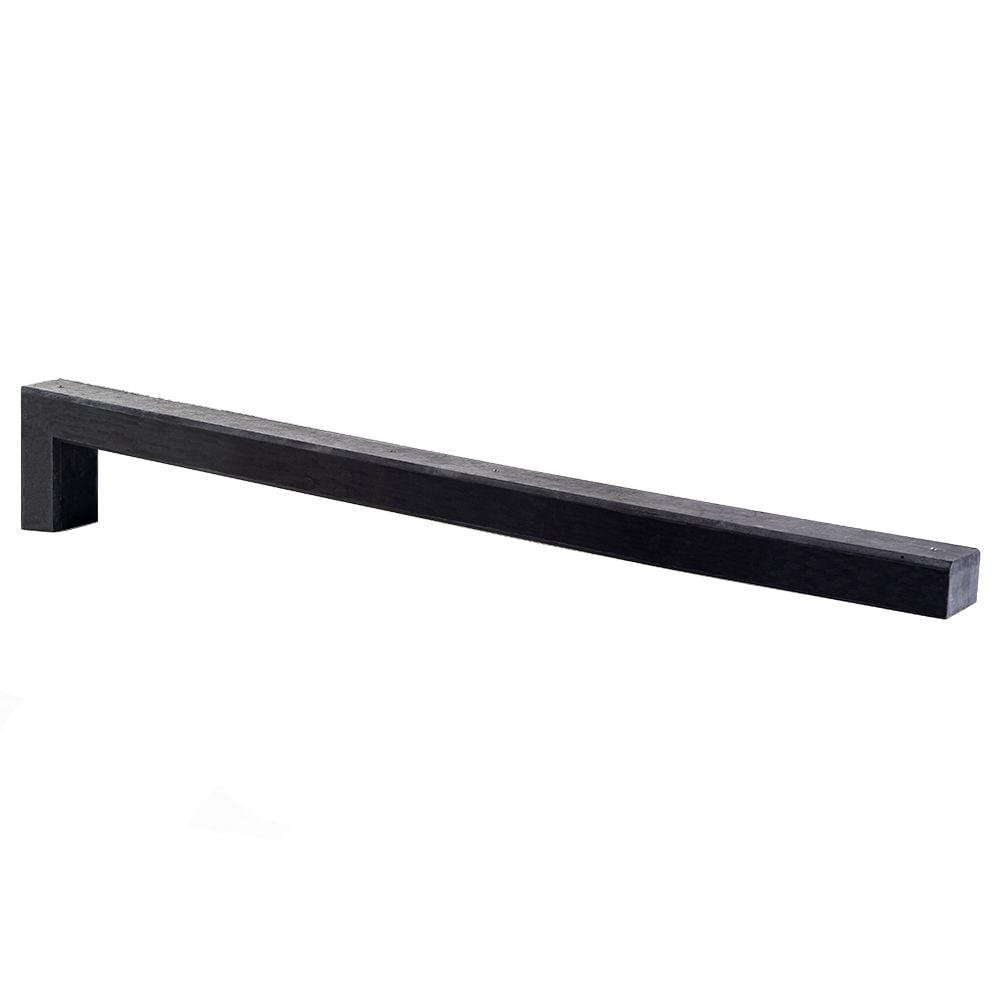

Der Wattstone 6 Grad Betonsockel (MPN 7001) ist die ideale Lösung für eine stabile und flexible Unterkonstruktion deiner Solarmodule. Durch die Verwendung hochwertiger L-Steine mit integrierten M8 Gewinden sparst du dir das lästige Aufbohren der Dachstruktur und erleichterst die Montage erheblich.
Vorteile auf einen Blick
- Stabile Unterkonstruktion und Ballast in einem
- Kein Aufbohren der Dachstruktur notwendig
- Einfache und schnelle Montage ohne kompliziertes Werkzeug
- Betonsockel aus feinporigem Sichtbeton für hohe Langlebigkeit
- Integrierte M8 Gewinde für eine sichere Modulbefestigung
Optimale Nutzung

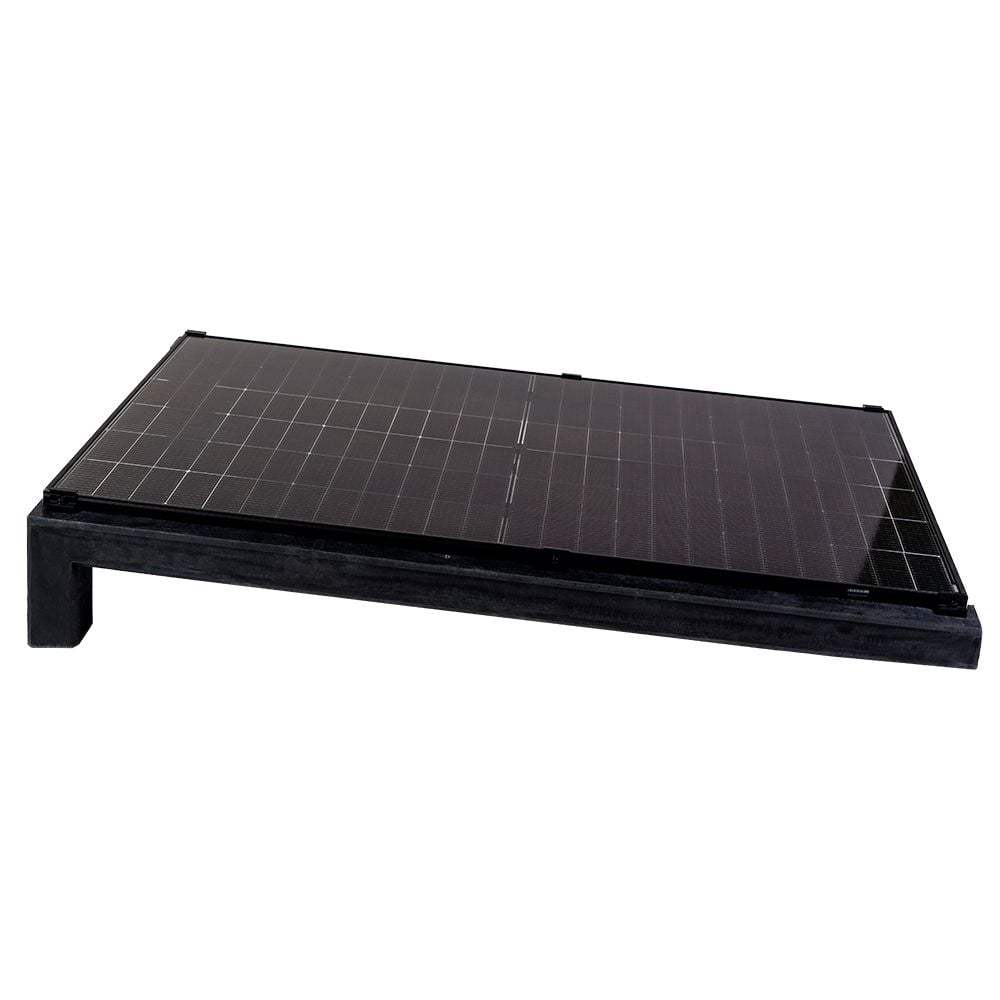

Mit einer Länge von 180 cm ist die Flachdachaufständerung perfekt für große Module von 420W bis 580W geeignet. Der ideale Neigungswinkel von 6 Grad sorgt dafür, dass das volle Potenzial deiner Solaranlage ausgeschöpft wird und die Energieerzeugung maximiert wird.
Technische Daten
- 2x Armierungsstahl D=8mm
- Gewicht: 48kg
- Abmessungen: 1810 x 120 x 227 mm
- Farbe: Anthrazit
- Einfache Montage
- 6 Grad Neigungswinkel für PV-Module
- Max. 5 Grad Neigungswinkel für den Untergrund
- Horizontale oder vertikale Montage der PV-Module
- 60 cm Abstand zwischen den Modulreihen
- Empfohlene Ausrichtung: Ost bzw. West
Montagehinweise
Für die Montage eines PV-Moduls benötigst du folgende Komponenten:
- 2 Wattstone Betonsockel
- 4 passende Modulendklemmen jeweils mit M8-Schrauben und Unterlegscheiben
- 8 Bautenschutzmatten Pads (Maße 150x150x5mm)
- 1 Winkelschlüssel 6mm
Integrierte M8 Gewinde

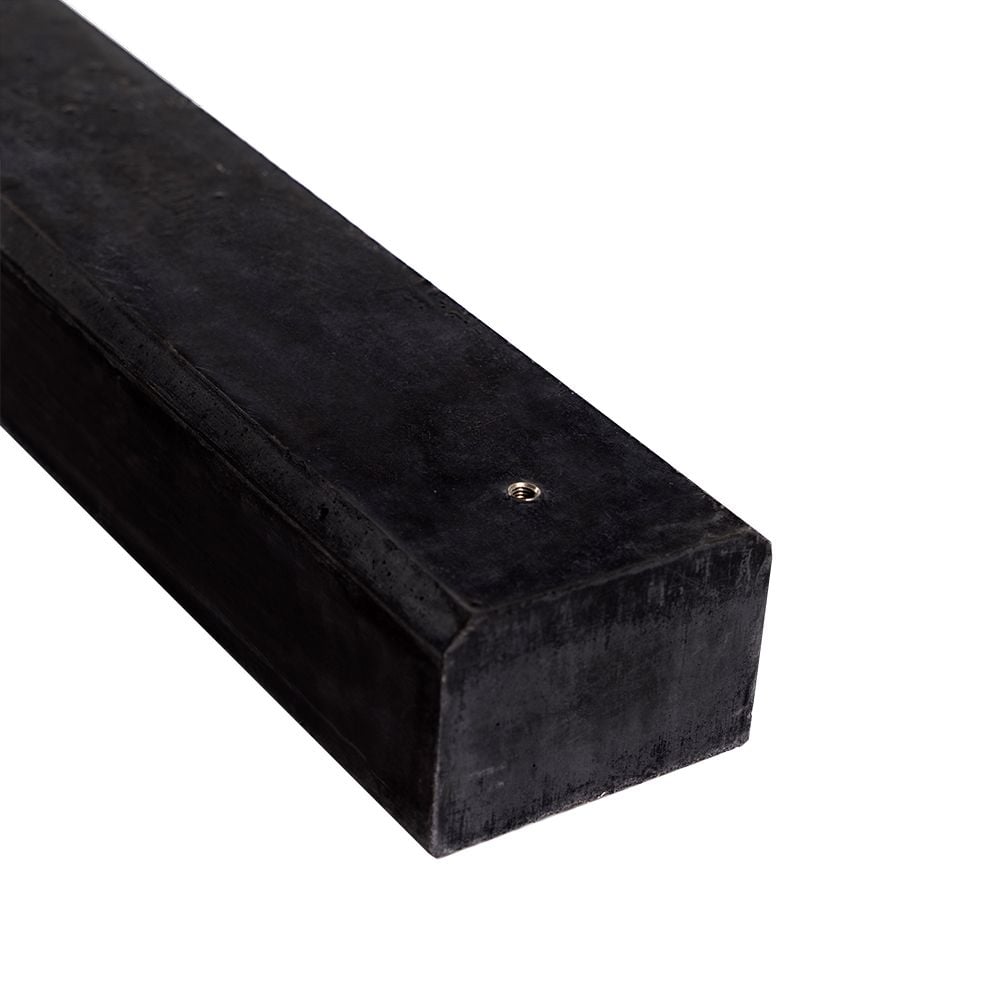

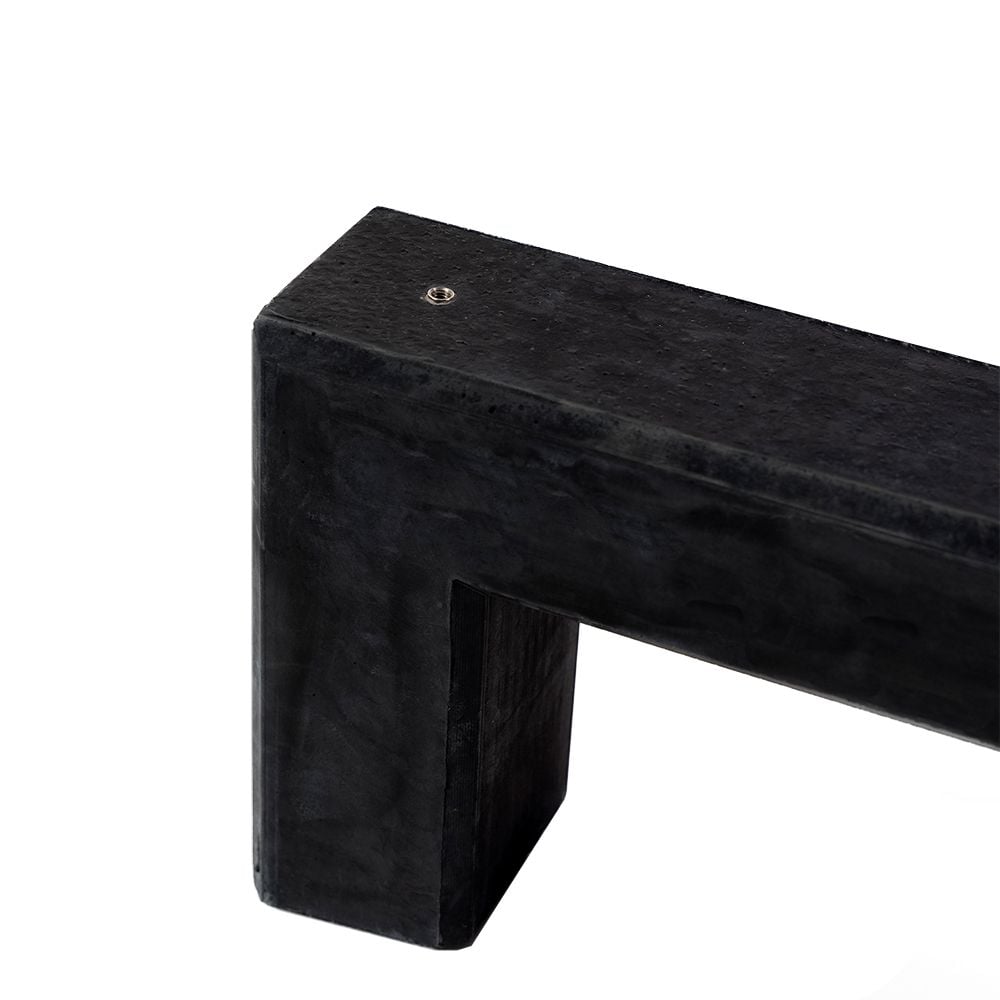

Die bereits im Betonsockel integrierten M8 Gewinde gewährleisten eine sichere Befestigung der PV-Module. Zusätzlich gibt es ein Gewinde für die optionale Montage von Kabelkanälen oder Windleitblechen auf der Rückseite.
Zertifizierung
- Windkanal geprüft (DIN EN 1991-1-4: 2021)
- Reibungskoeffizienz getestet
Lieferumfang
1x Wattstone 6 Grad Betonsockel Flachdach Anthrazit
