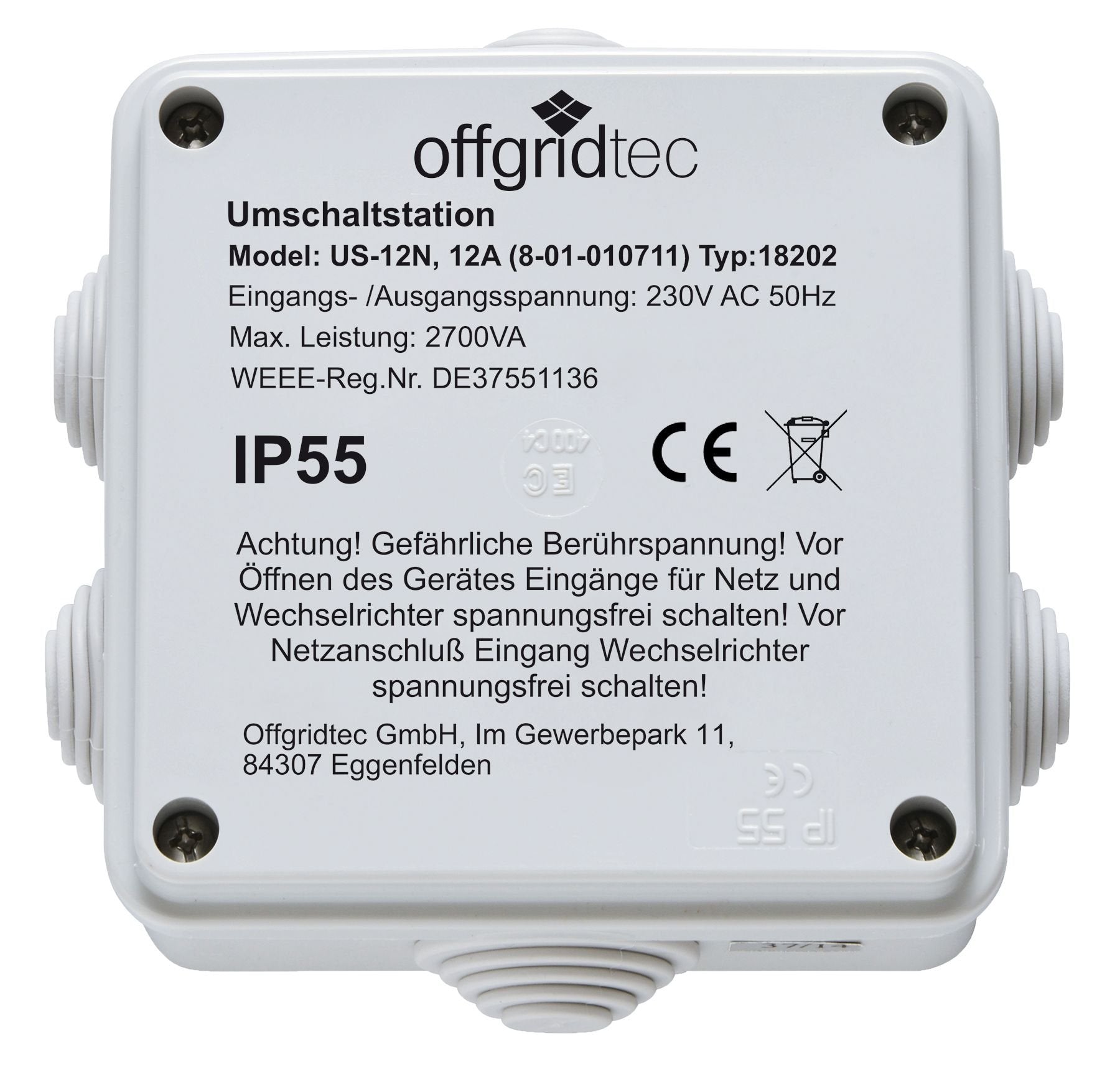

Umschaltstation für Netzvorrangschaltung US-12 230V 12A 2700W 230VAC
Vielseitig einsetzbares Multitalent
Die Umschaltstation ermöglicht es Ihnen, störungsfrei 230V Verbraucher aus zwei unterschiedlichen Spannungsquellen zu bedienen. Typischerweise handelt es sich hierbei um einen Spannungswandler oder das öffentliche Stromnetz.
Prioritätenschaltung
Mit der Prioritätenschaltung können Sie bestimmen, welche Stromquelle bevorzugt genutzt werden soll. Fällt diese Spannungsquelle weg, wird automatisch auf die Ersatzstromquelle umgeschaltet.
Hochwertige Relais
Die Verwendung hochwertigster Relais garantiert einerseits eine besonders präzise Umschaltschwelle und schützt andererseits den Spannungswandler optimal vor Rückeinspeisung von Fremdspannung.
Einsatzempfehlungen
- Solar-Inselanlagen
- Service- und Nutzfahrzeuge
- Wohnmobile und Caravans
- Segelboote und andere Wasserfahrzeuge
Technische Daten
Eingangsspannung: 230VAC, 50/60Hz
Eingangsstrom (max.): 12A
Ausgangsspannung: 230VAC, 50/60Hz
Leistung (max.): 2700VA
Umschaltzeit: 1 - 2 s
Sicherung: F 15A / 250V
Schutz: Überlast, Kurzschluss
Gehäuse: Kunststoff
Schutzart: IP55
Eingänge: Schraubklemmen
Abmessungen (LxBxH): 120 x 120 x 58mm
Gewicht: 250g
Anwendungsbeispiele

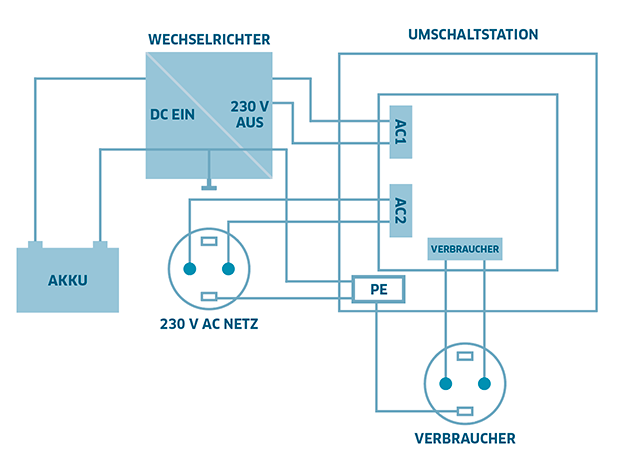

Beispiel 1 – Netz-Vorrangschaltung
Das 230 V AC Netz wird mit dem Eingang AC2 (höhere Priorität) verbunden. Dadurch wird der Akku geschont und der Wechselrichter gleichzeitig vor Fremdspannung geschützt. Erst wenn AC2 stromlos wird, schaltet der Eingang AC1 die Stromversorgung über Akku und Wechselrichter zu.

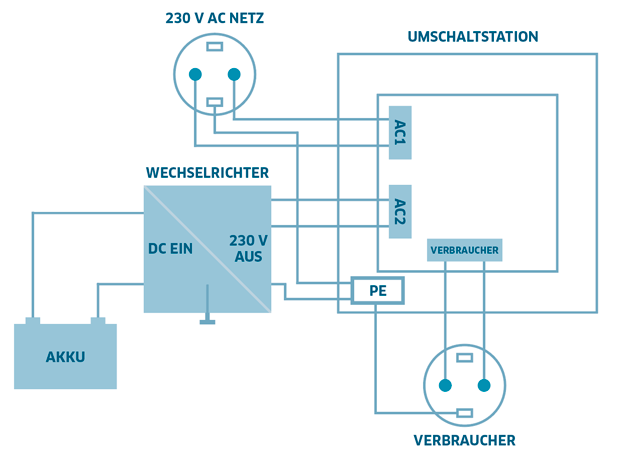

Beispiel 2 – Wechselrichter-Vorrangschaltung
Der Wechselrichter wird mit dem Eingang AC2 (höhere Priorität) verbunden. Der Strom wird primär über den Wechselrichter aus dem Akku entnommen (z.B. beim Einsatz von Solar-Insel-Systemen). Erst wenn der Wechselrichter wegen Tiefentladeschutz abschaltet, wird das 230 V AC Netz über den Eingang AC1 zugeschaltet.
Lieferumfang
- 1x Umschaltstation
- Erdungsklemme
- Bedienungsanleitung (DE, GB, FR, NL)
