Victron Cyrix-Li-Ct 12/24V-120A

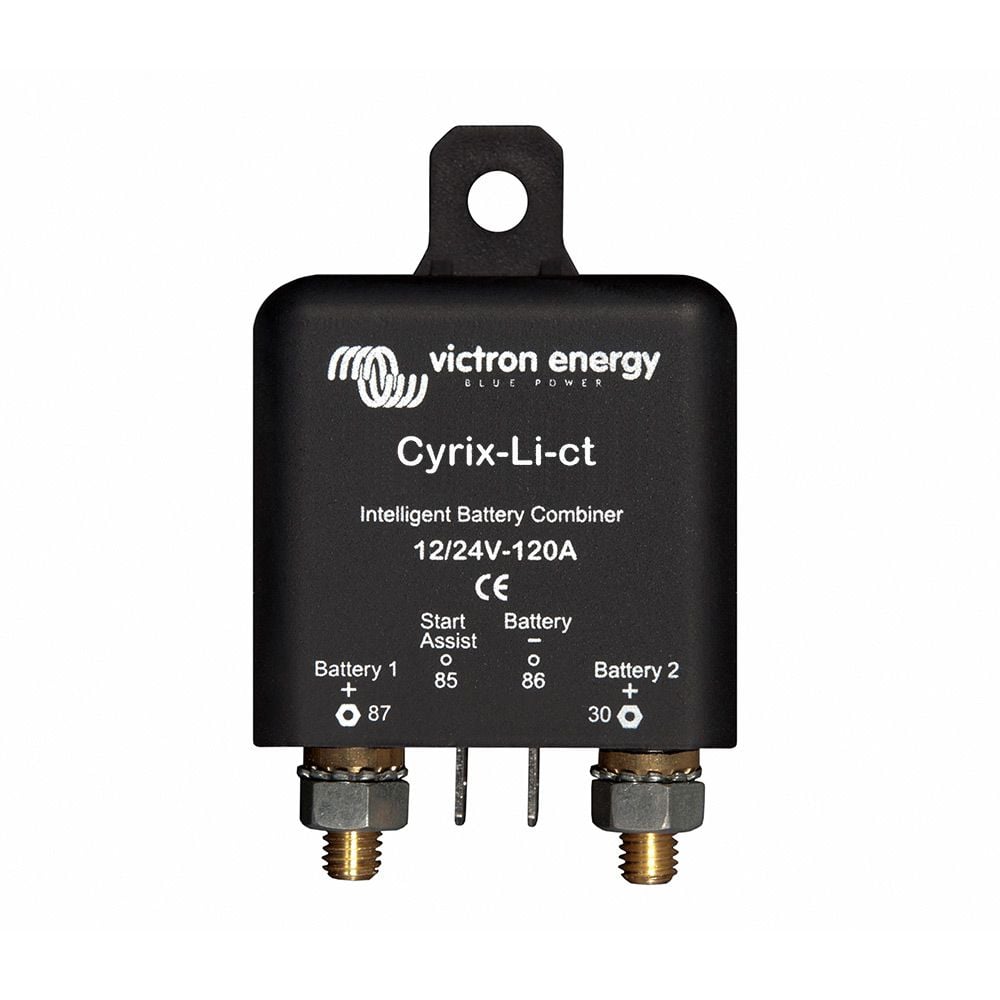

Victron Energy Cyrix-Li-Ct 12/24V-120A Batteriekoppler

Der Cyrix-Li-Ct 12/24V-120A Batteriekoppler von Victron Energy ist die ideale Lösung für alle, die ihre 12V und 24V LiFePO4 Batterien oder Blei-Säure Starter-Batterien effizient verwalten möchten. Mit einer maximalen Stromstärke von 120A bietet er herausragende Leistung und Zuverlässigkeit.

Funktionalität des Cyrix-Li-Ct

Der Cyrix-Li-Ct ist ein hochleistungsfähiges, mikroprozessorgesteuertes Relais, das Batterien automatisch verbindet, wenn eine von ihnen einen bestimmten Spannungswert erreicht. Dadurch wird angezeigt, dass die Batterie geladen wird. Wenn die Spannung jedoch unter den Erhaltungswert fällt, trennt der Batteriekoppler die Batterien wieder, um eine Entladung zu verhindern. Er ist eine hervorragende Alternative zu Trenndioden, da er praktisch keinen Spannungsverlust verursacht, was bedeutet, dass die Ausgangsspannung Ihrer Generatoren oder Ladegeräte nicht erhöht werden muss.

So funktioniert der Cyrix-Li-Ct 12/24V 120A

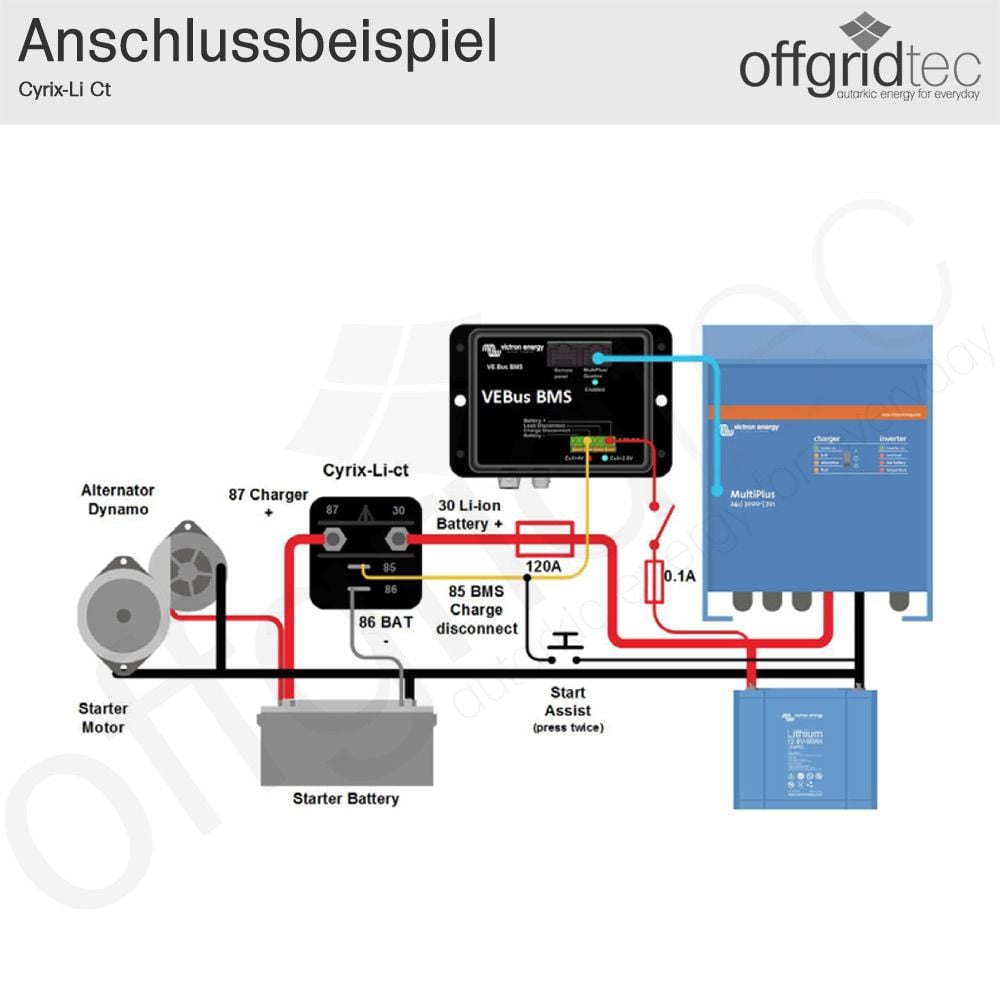

Die Funktionsweise des Cyrix-Li-Ct entspricht der des Cyrix-Ct. Er verbindet eine Blei-Säure-Starter-Batterie mit einer LiFePO4-Batterie unter folgenden Bedingungen:

• Wenn der Ausgang "Charge Disconnect" des VE.Bus BMS hoch ist.
• Wenn er 13,4 V (bzw. 26,8 V) oder mehr an seinen Anschlüssen misst.

Der Cyrix-Ct schaltet sofort ab, wenn:

• Der Steuerungsausgang den Zustand "free floating" (offener Stromkreis) erreicht.
• Eine Zellüberspannung oder Zellübertemperatur angezeigt wird.
• Die Batteriespannung unter 13,2 V fällt.

Start Assist Funktion

Eine kurze positive Impuls aktiviert das Relais für 30 Sekunden. Eine integrierte TVS-Diode schützt vor Spannungsspitzen, die auftreten können, wenn der Cyrix aufgrund einer Zellüberspannung oder Übertemperatur abschaltet. Die Zwangsparallelschaltung (Start-Assist) ist nur in Verbindung mit einem Victron VE.Bus BMS verfügbar.

Lieferumfang

• 1x Victron Energy CYR010120412 Cyrix-Li-Ct 12/24V-120A Batteriekoppler
• 1x Bedienungsanleitung
