Victron Kupplungsdose 16A/230V (2p/3w) für Einbaugerätestecker

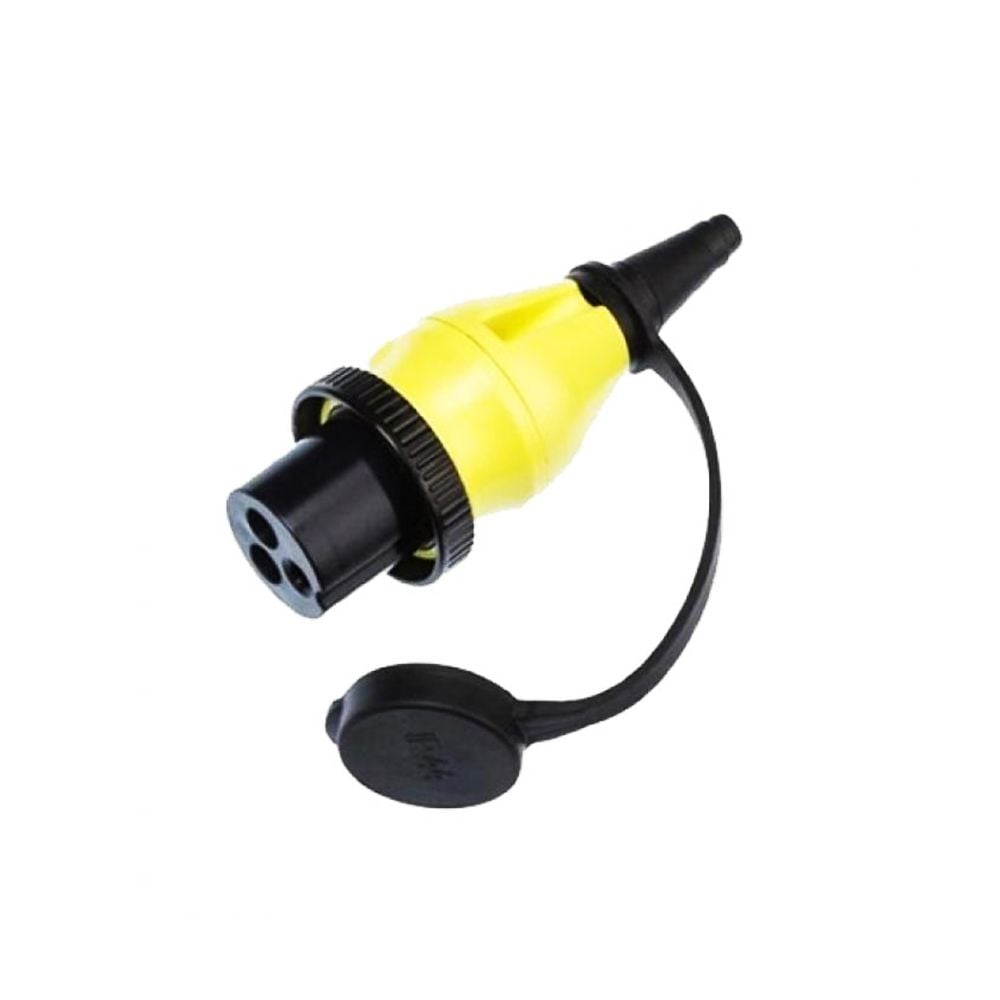

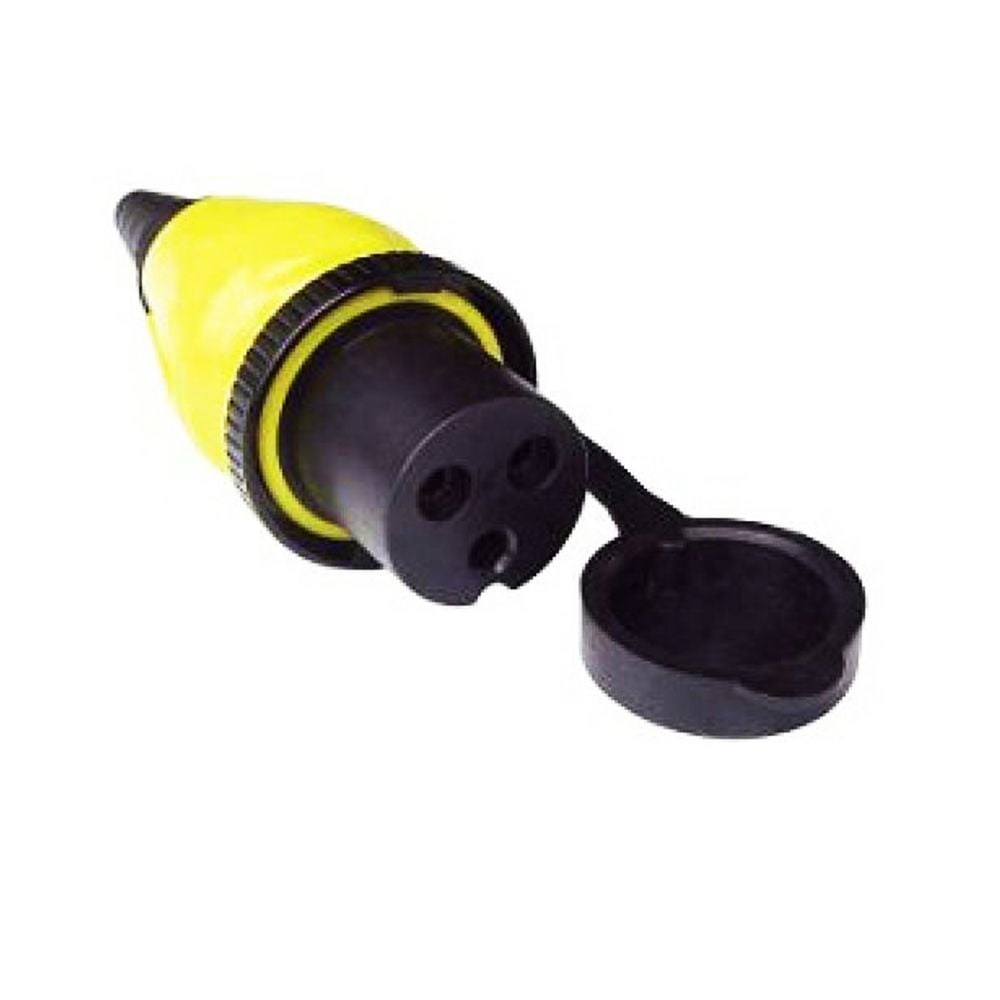

Die demontierbare Kupplungsdose MP16-110 von Victron Energy

Produktbeschreibung

Die Kupplungsdose MP16-110 von Victron Energy ist die ideale Lösung für Ihre elektrischen Verbindungen. Mit einer maximalen Stromstärke von 16A bei 230V sorgt sie für eine sichere und zuverlässige Verbindung, die sich perfekt für verschiedene Anwendungen eignet. Die robuste Bauweise aus PA 6 garantiert Langlebigkeit und Widerstandsfähigkeit.

Technische Eigenschaften

Sicherheitsvorschriften und -maßnahmen

• Die elektrische Installation muss während der Installation abgeschaltet sein.
• Installieren Sie den Landanschluss gemäß der Installationsanweisung.
• Verwenden Sie Kabel mit den entsprechenden Querschnitten.
• Anschlüsse und Sicherheitsvorkehrungen müssen den lokalen Vorschriften entsprechend ausgeführt werden.

Installationsanweisung

Folgen Sie diesen Schritten, um den Stecker an dem Kabel zu befestigen:

1. Schrauben Sie den Stecker los und schieben Sie das Gehäuse auf das Kabel. Die Tülle kann dabei nach Maß abgeschnitten werden.
2. Isolieren Sie das Kabel. Achten Sie darauf, dass die Kabelenden sauber und nicht korrodiert sind. Schneiden Sie, falls erforderlich, das Kabel zurück, bis sauberer Draht sichtbar ist. Löten Sie die Enden der Kabel nicht!
3. Führen Sie die Kabel in die korrekten, farblich kodierten Klemmenöffnungen auf der Rückseite des Einlasses ein. Ziehen Sie die Klemmenschrauben auf ein Drehmoment an und stellen Sie sicher, dass sich keine Kabelisolierung unter einer Klemme befindet.
4. Ziehen Sie die Zugentlastung fest.
5. Schieben Sie das Gehäuse über den Stecker. Tragen Sie, falls erforderlich, eine kleine Menge Seife auf das Kabel auf, damit der Kunststoffschutz leicht zu schieben ist. Ziehen Sie die Montageschrauben fest an.

Lieferumfang

• 1x Victron Kupplungsdose 16A (SHP301604000)
