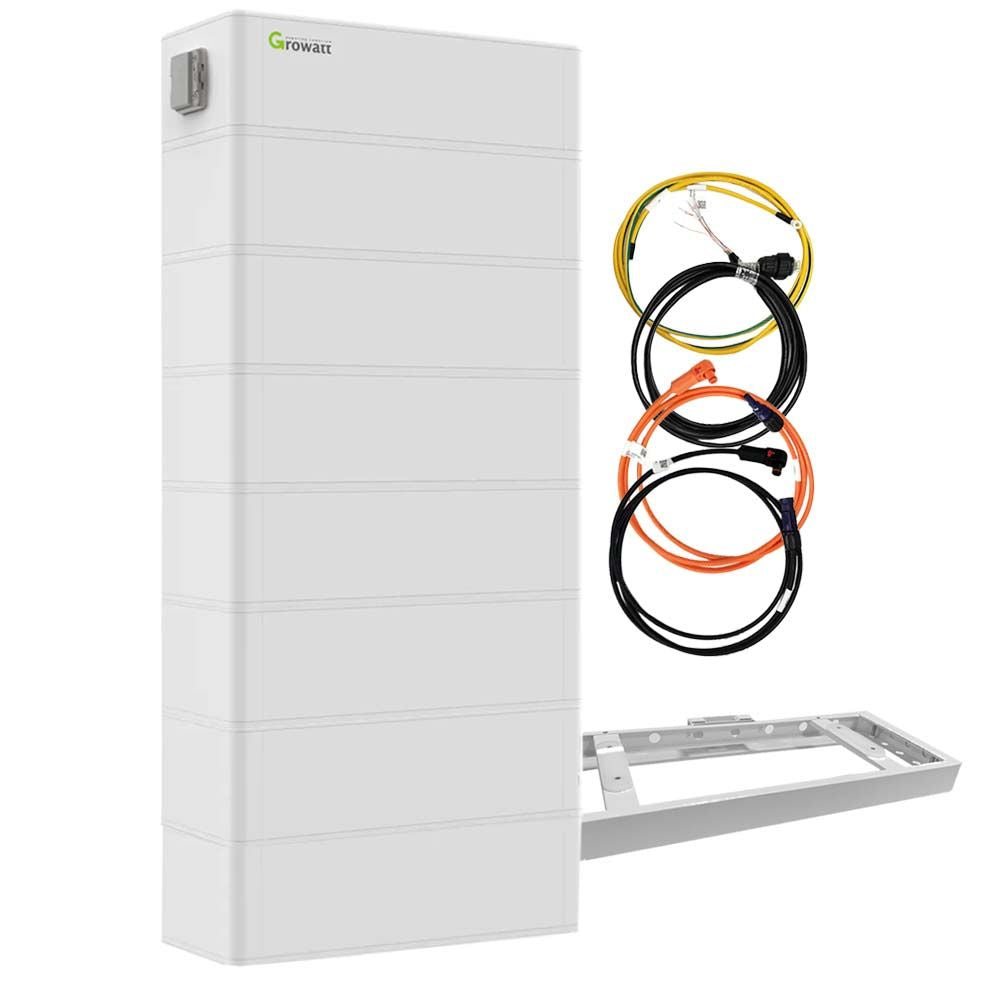

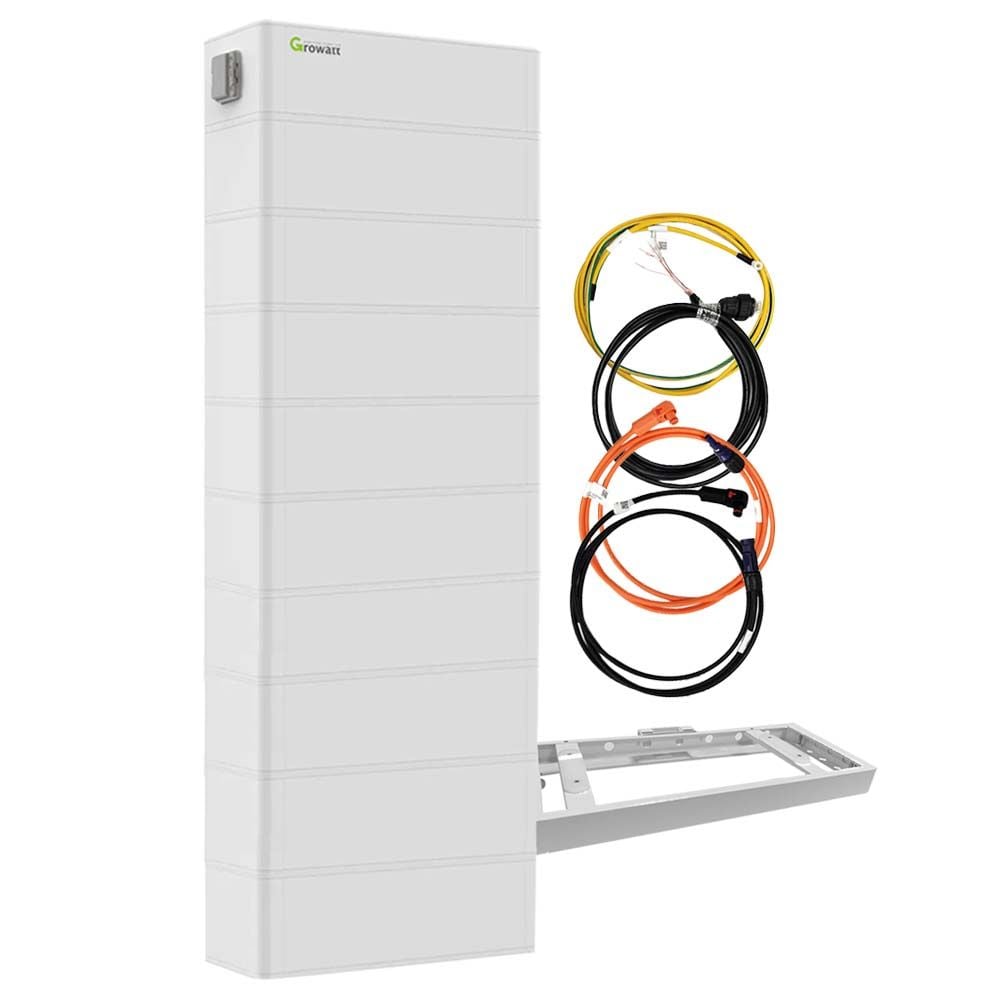

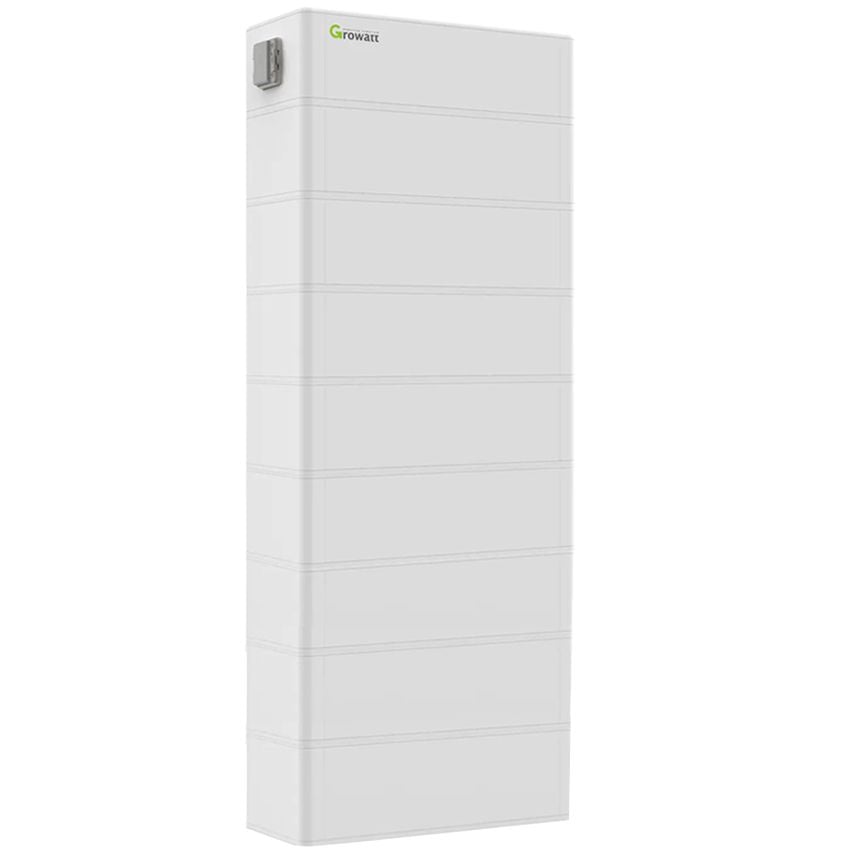

Growatt ARK XH 25,6 kWh système de stockage haute tension avec base pour onduleurs MIN et MOD-XH

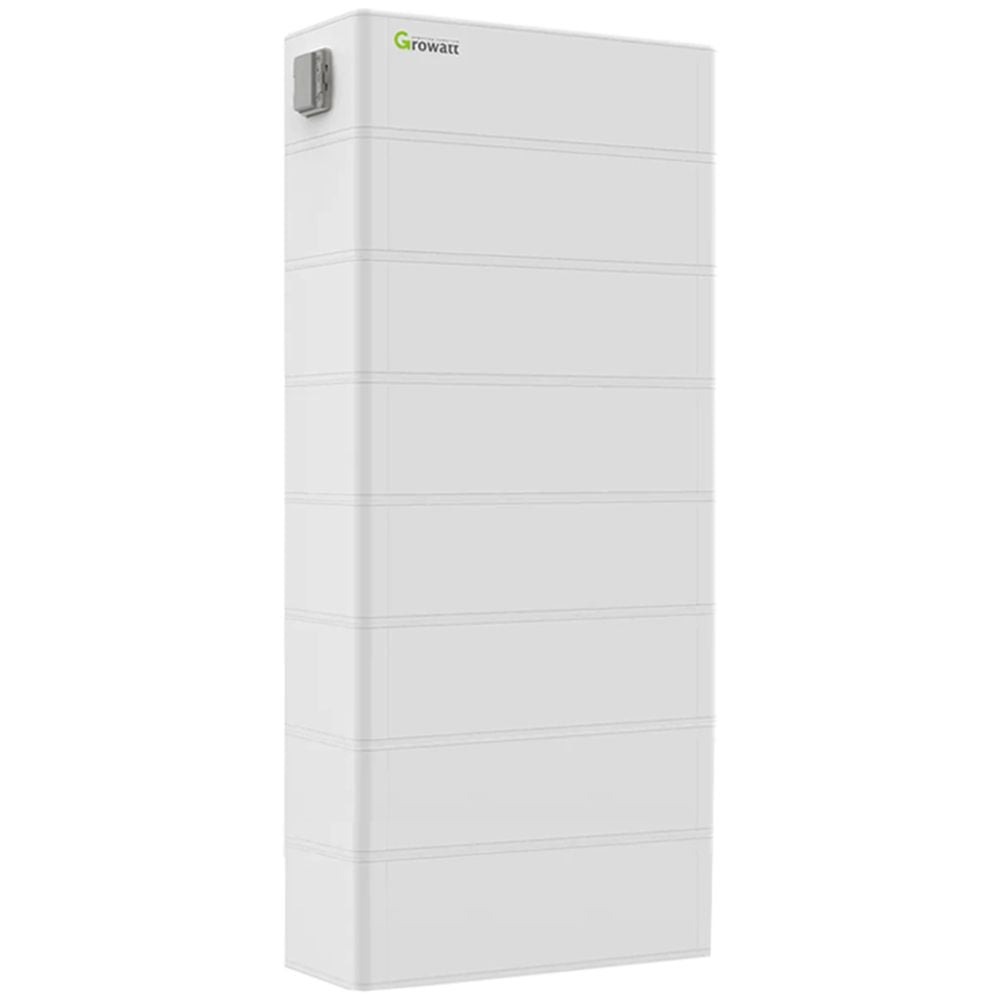

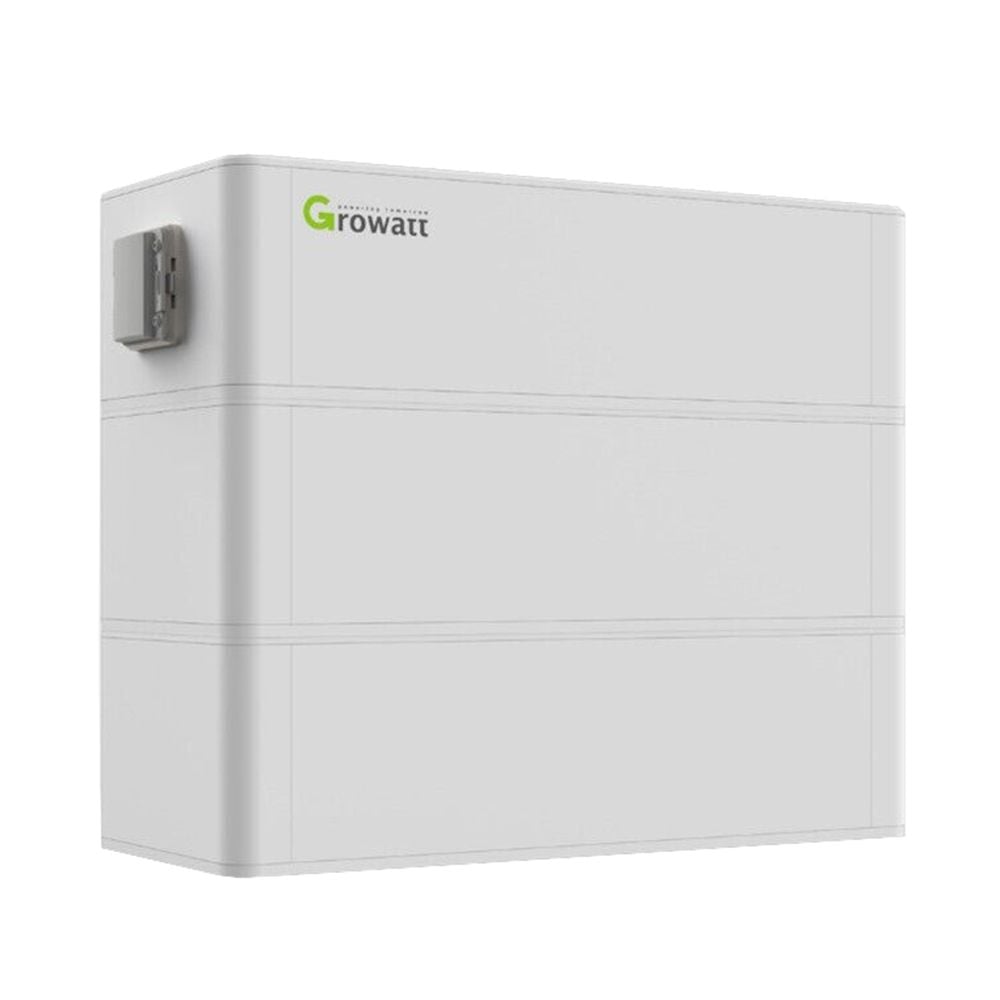

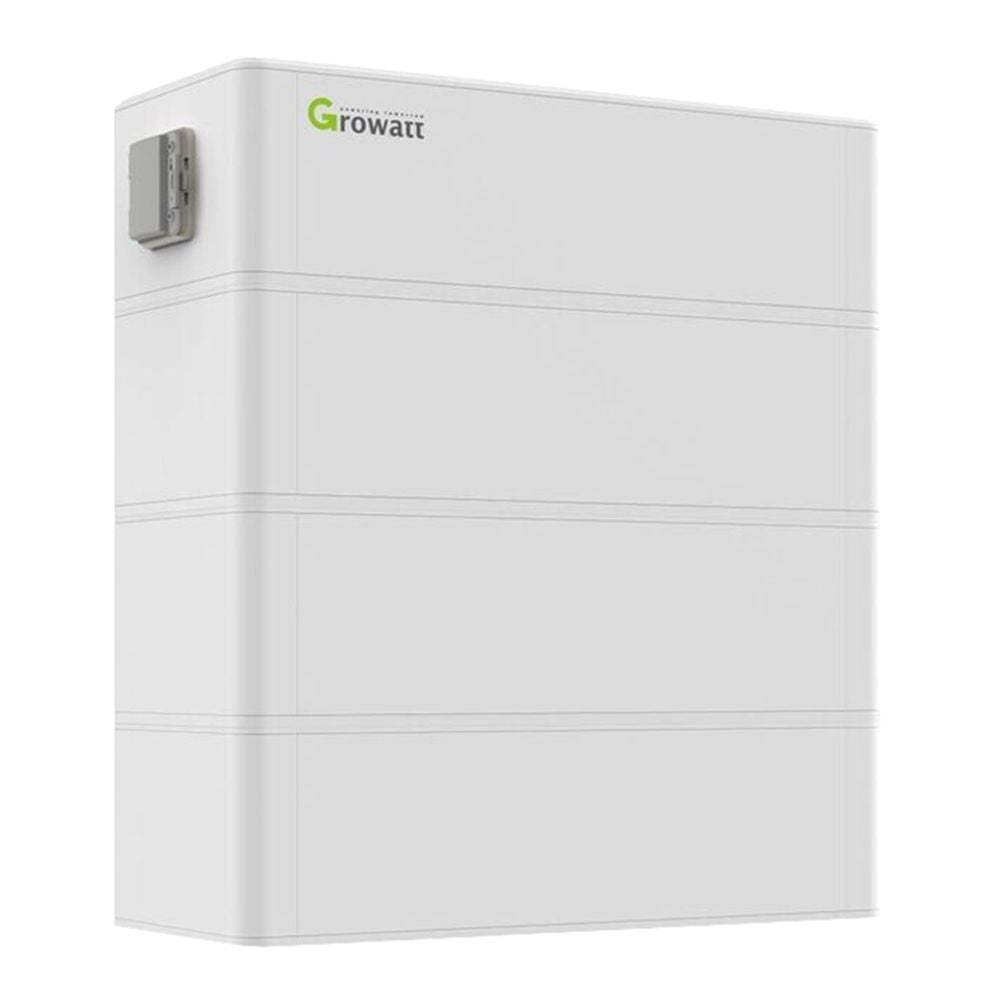

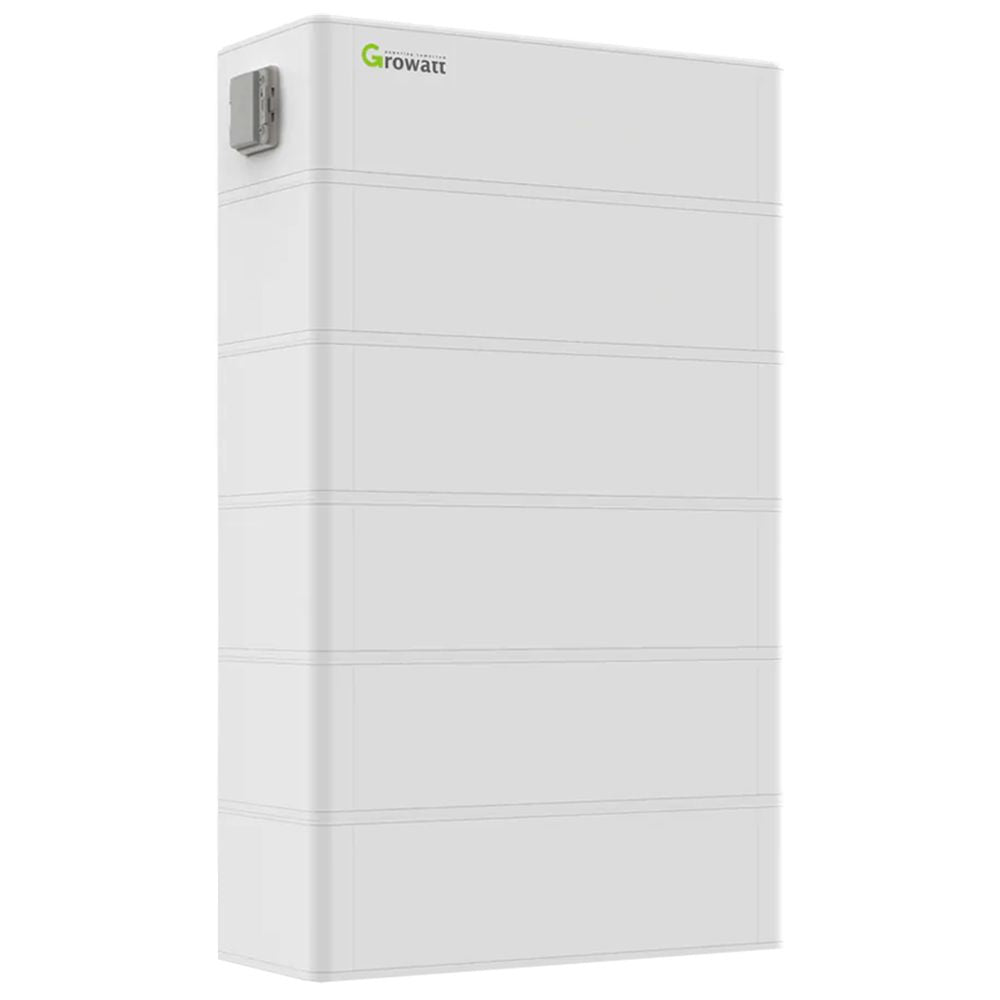

Système de stockage haute tension Growatt ARK

Le système de stockage haute tension ARK de Growatt vous offre une solution flexible et évolutive pour vos besoins énergétiques. Grâce à son concept modulaire, vous pouvez combiner entre 2 et 10 batteries haute tension pour créer la solution idéale pour votre maison ou vos applications. La mise en service est simple avec un onduleur compatible et l'unité de contrôle BMS fournie.

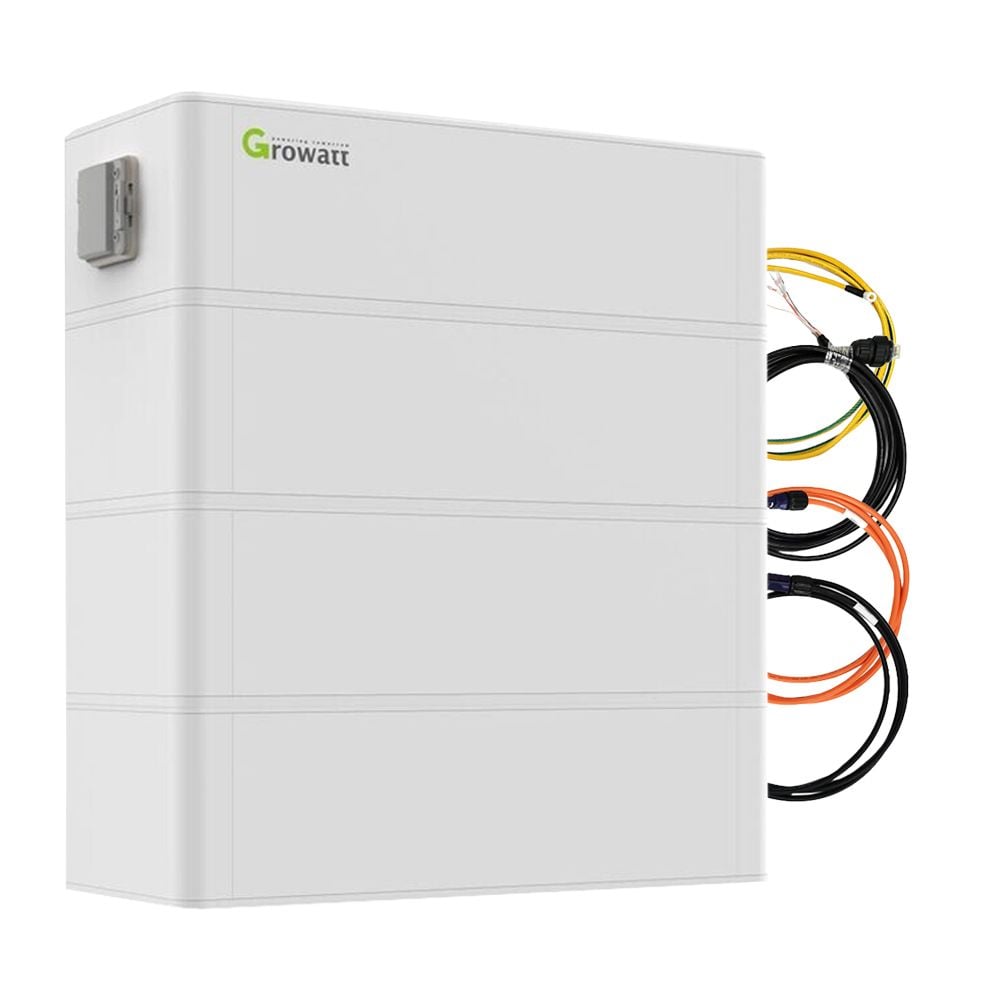

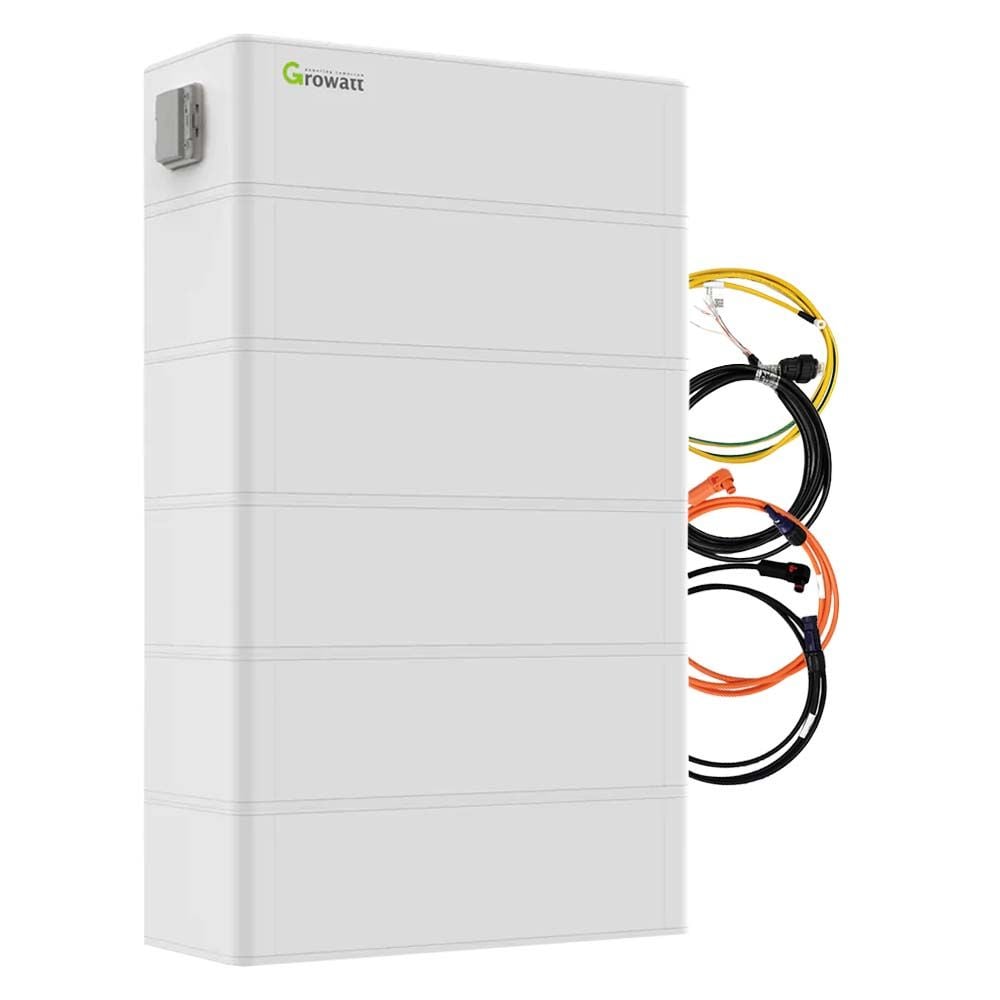

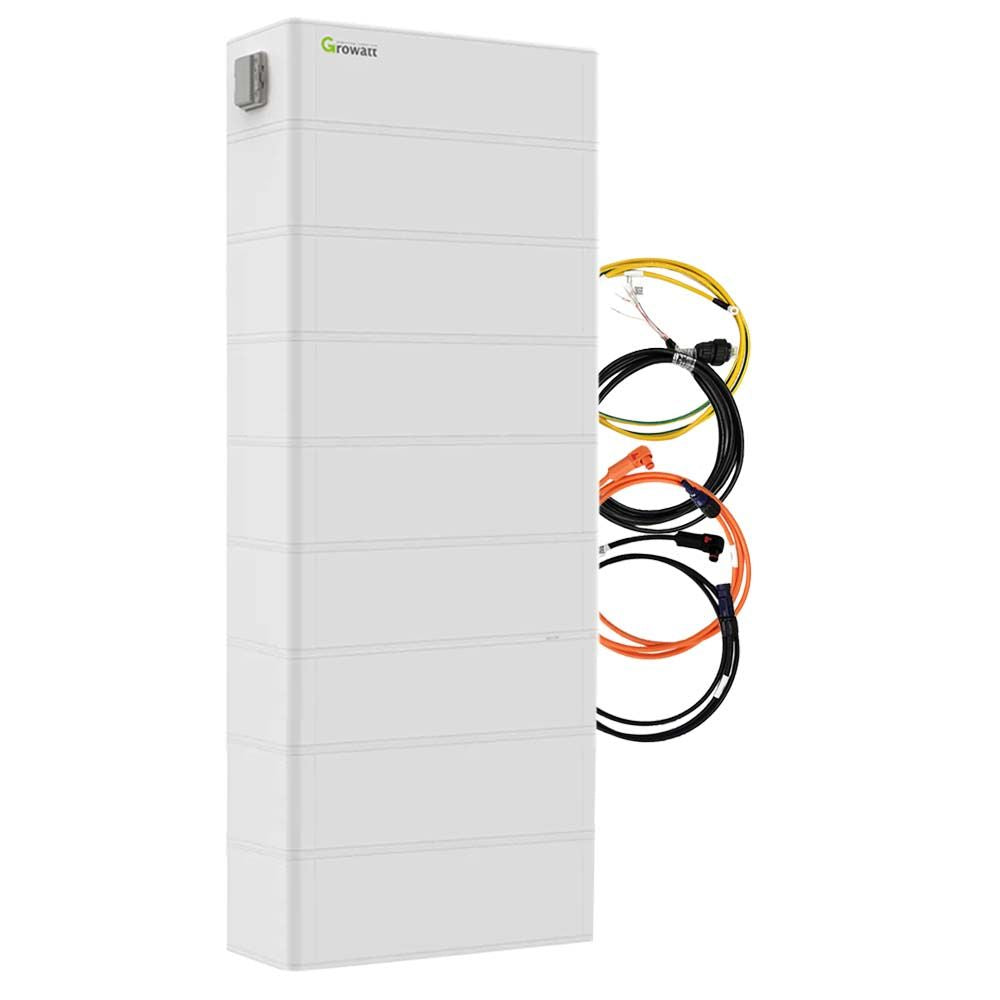

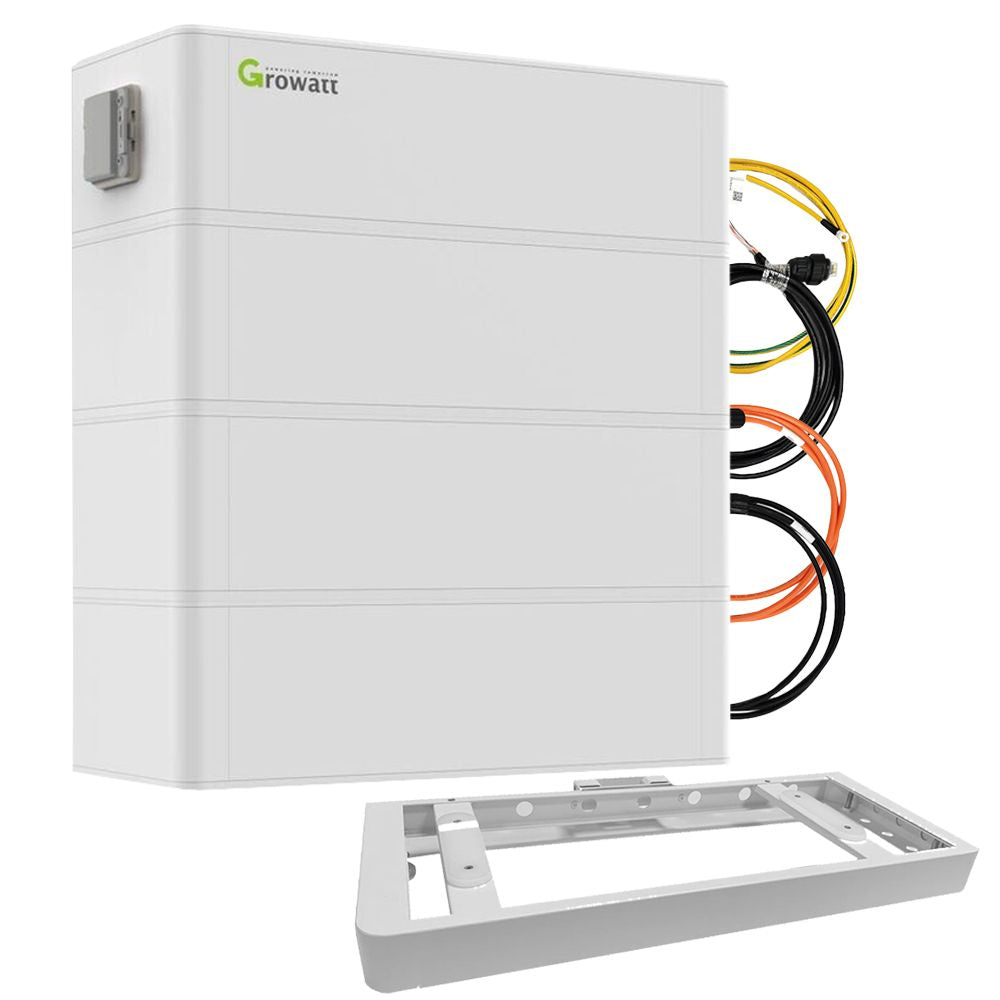

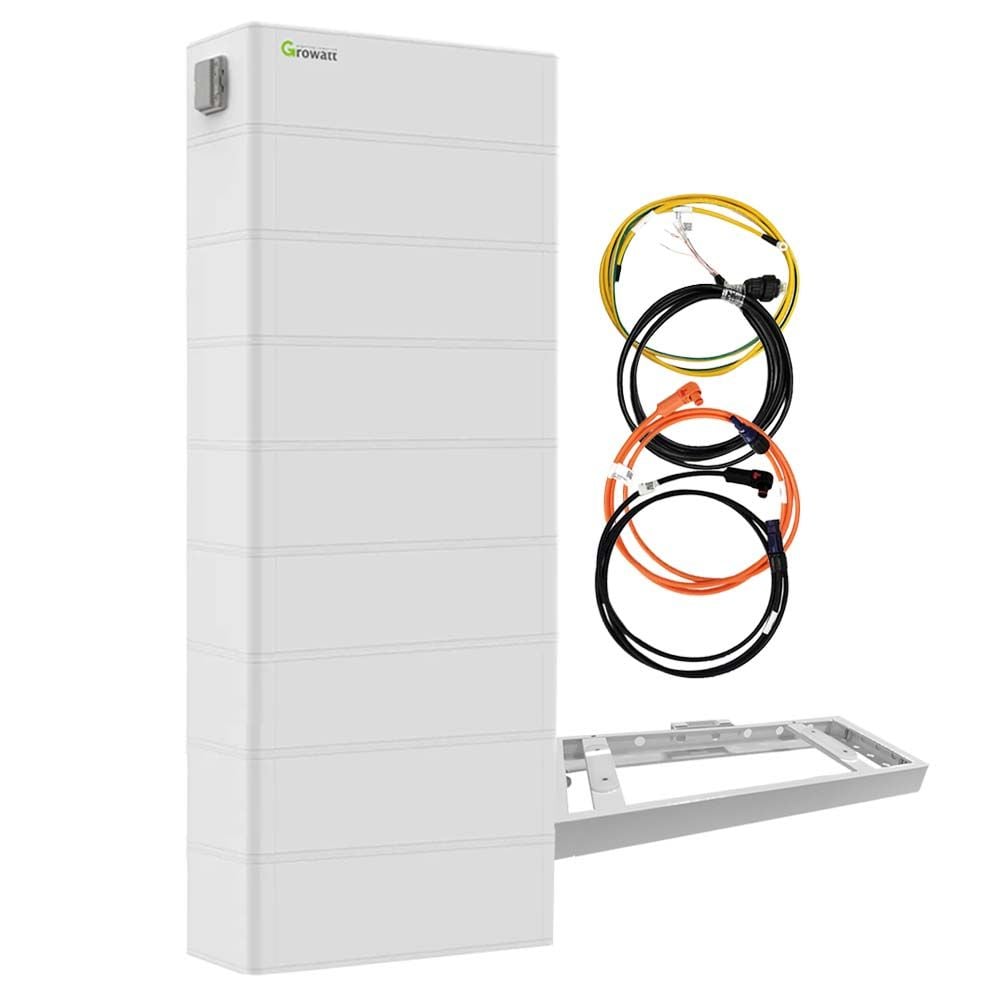

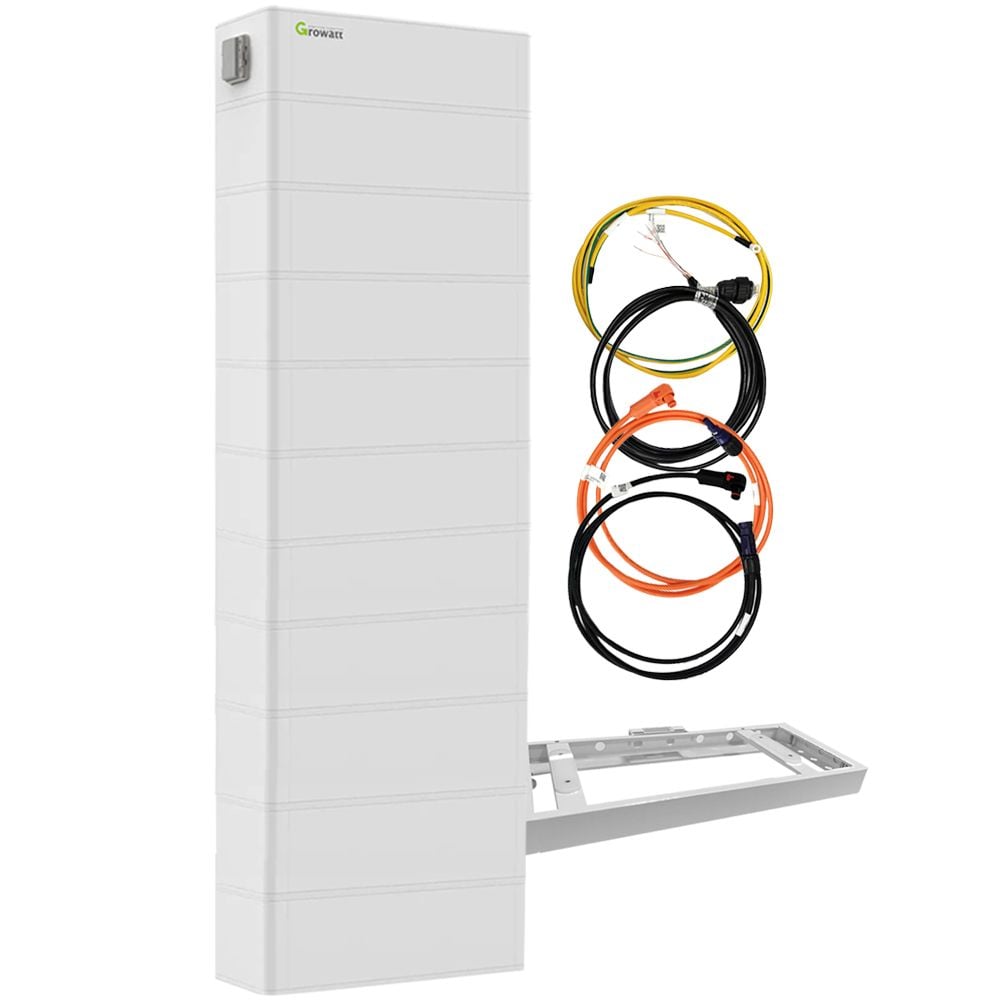

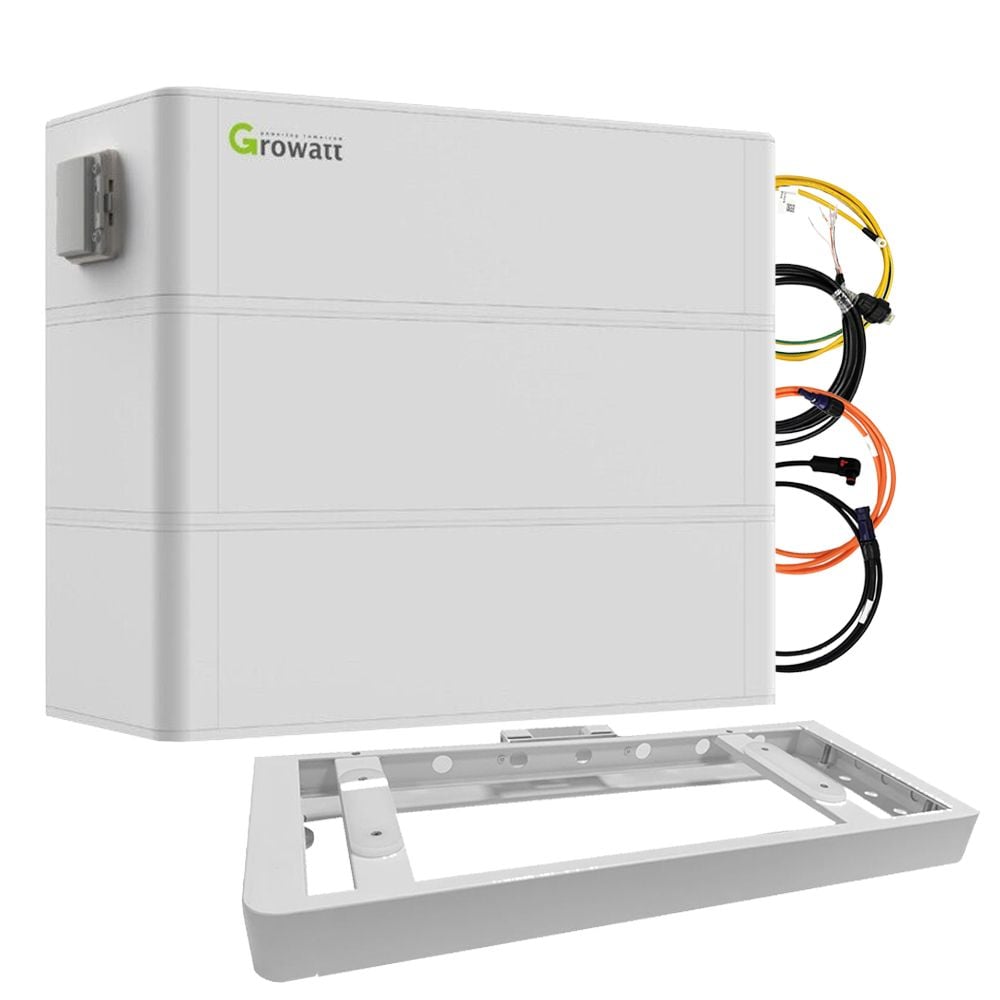

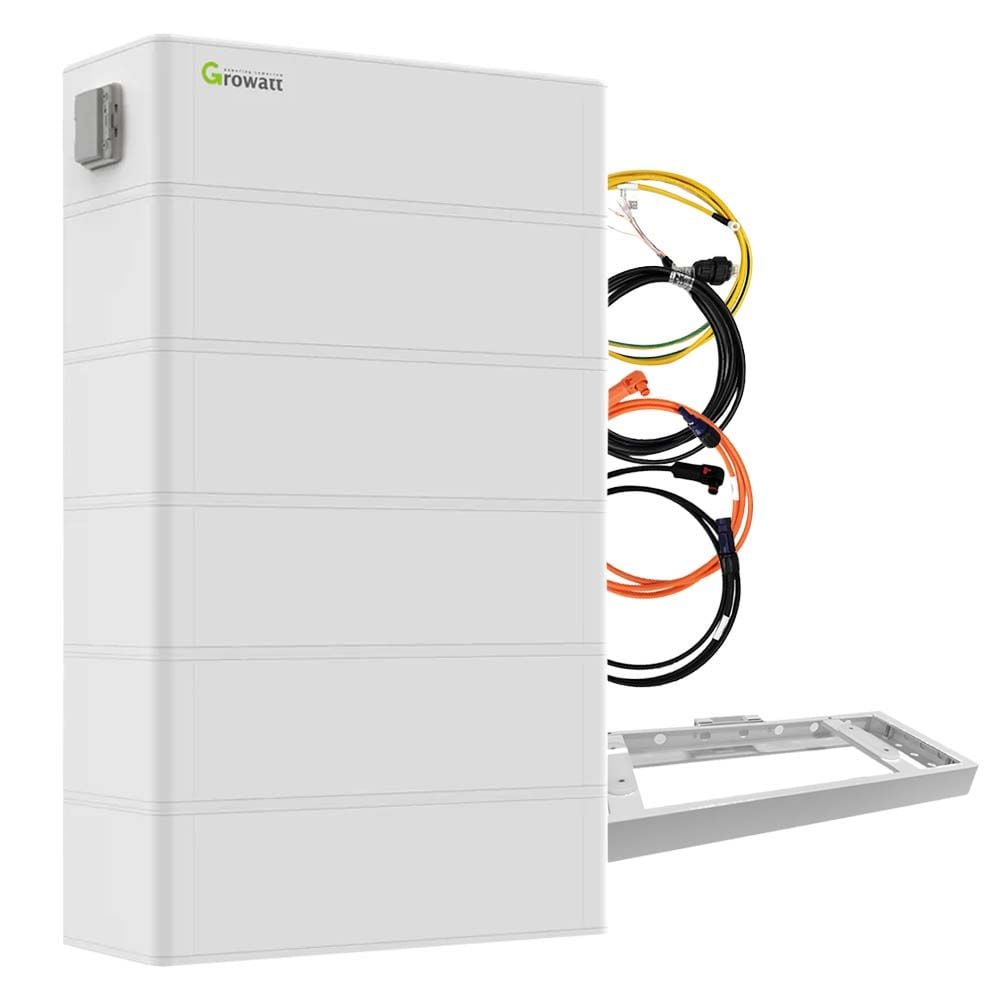

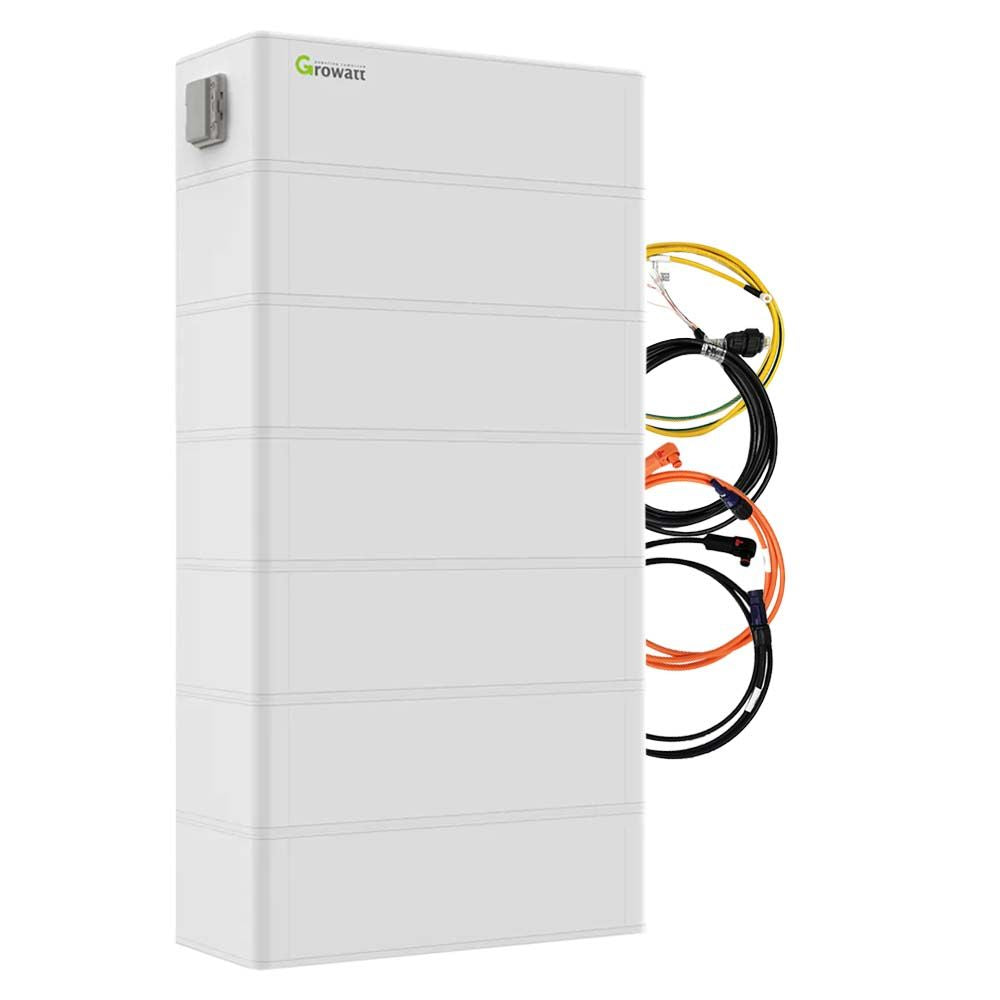

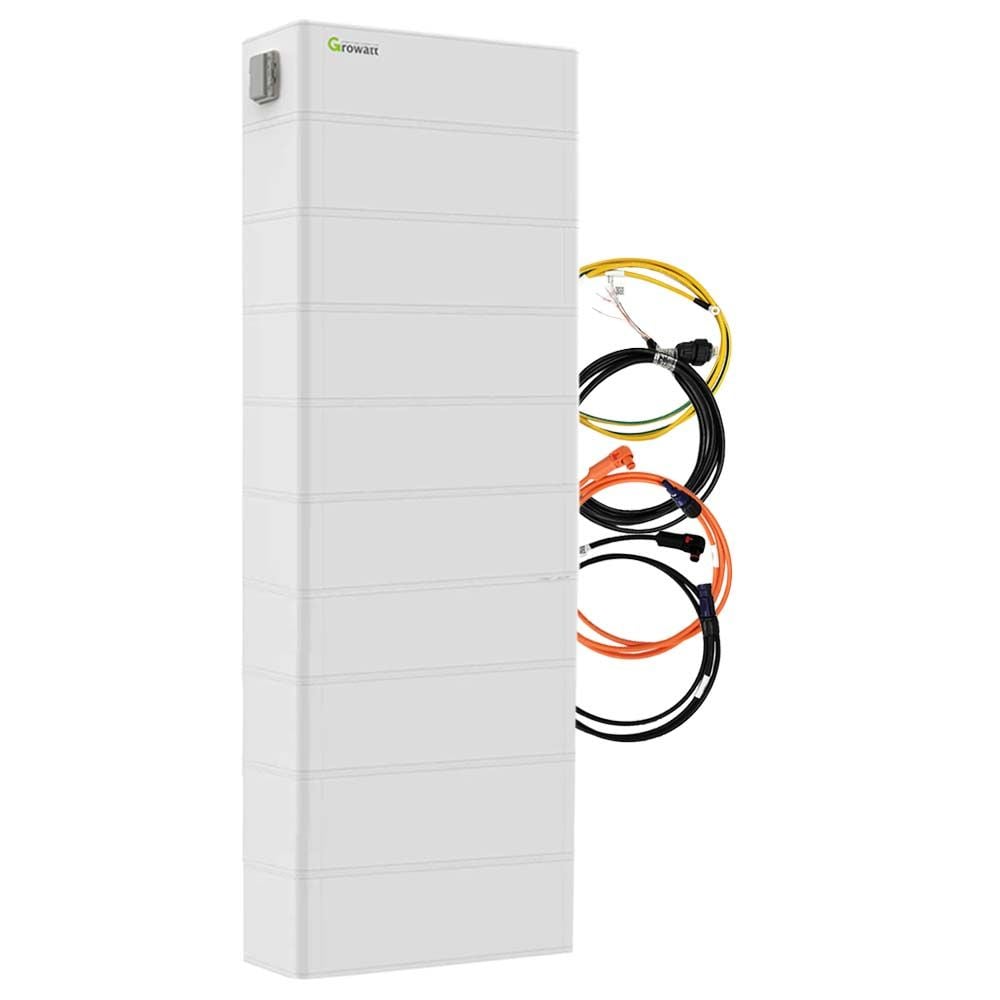

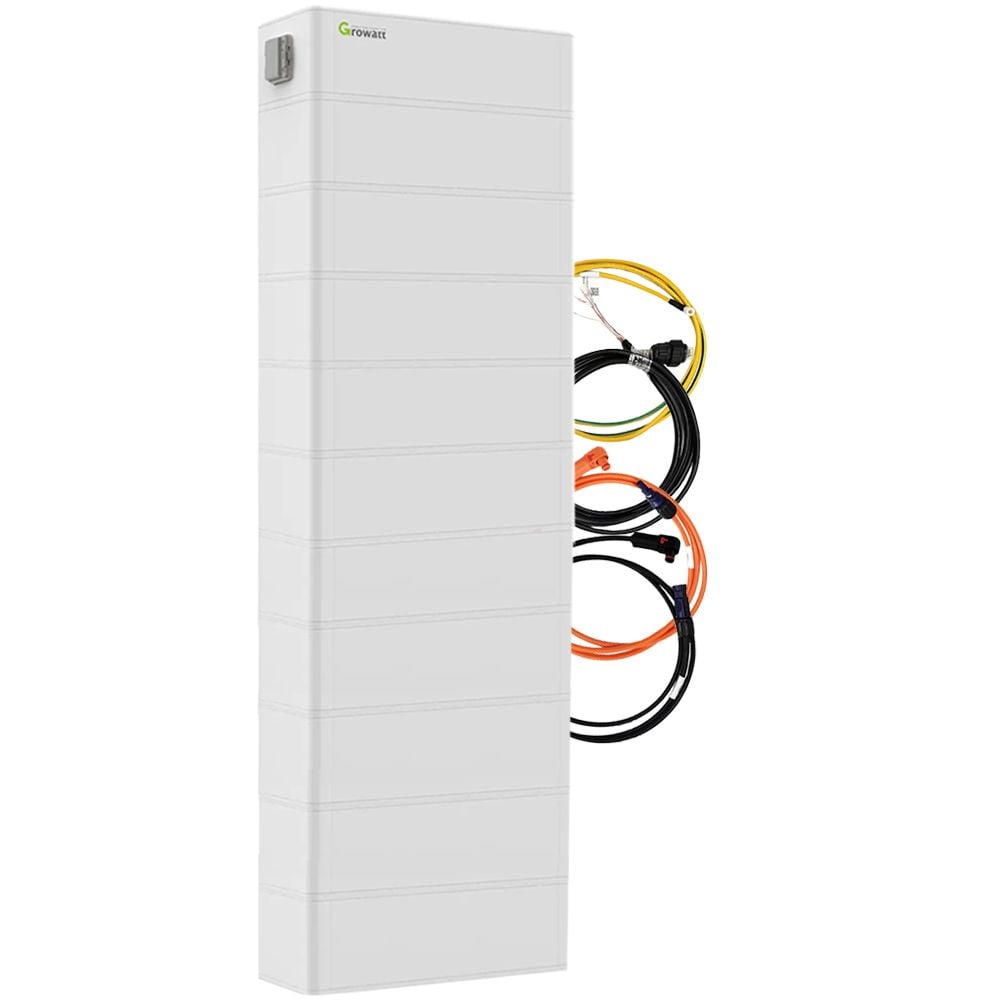

Contenu de la livraison

• Batterie haute tension ARK 2.5H-A2 LiFePO4 2,56 kWh (2-10x selon la sélection)
• Unité de contrôle BMS BDC 95045-A1
• Kit de câbles de connexion batterie ARK vers onduleur

Disponible en option :

• Base de batterie pour installation au sol
• Onduleurs compatibles

Onduleurs compatibles

Veuillez noter qu'au moins trois batteries haute tension ARK sont nécessaires pour la connexion de l'onduleur Growatt MOD-XH. Les onduleurs compatibles incluent :

• Growatt MIN-XH
• Growatt MOD-XH
• Onduleur hybride MIN 2500TL-XH PV 2500W monophasé
• Onduleur hybride MOD 4KTL3-XH 4kW triphasé
• Onduleur hybride MIN 3000TL-XH PV 3000W monophasé
• Onduleur hybride MOD 5KTL3-XH 5kW triphasé
• Onduleur hybride MIN 3600TL-XH PV 3600W monophasé
• Onduleur hybride MOD 7KTL3-XH 7kW triphasé
• Onduleur hybride MIN 4200TL-XH PV 4200W monophasé
• Onduleur hybride MOD 9KTL3-XH 9kW triphasé
• Onduleur hybride MIN 4600TL-XH PV 4600W monophasé
• Onduleur hybride MOD 10KTL3-XH 10kW triphasé

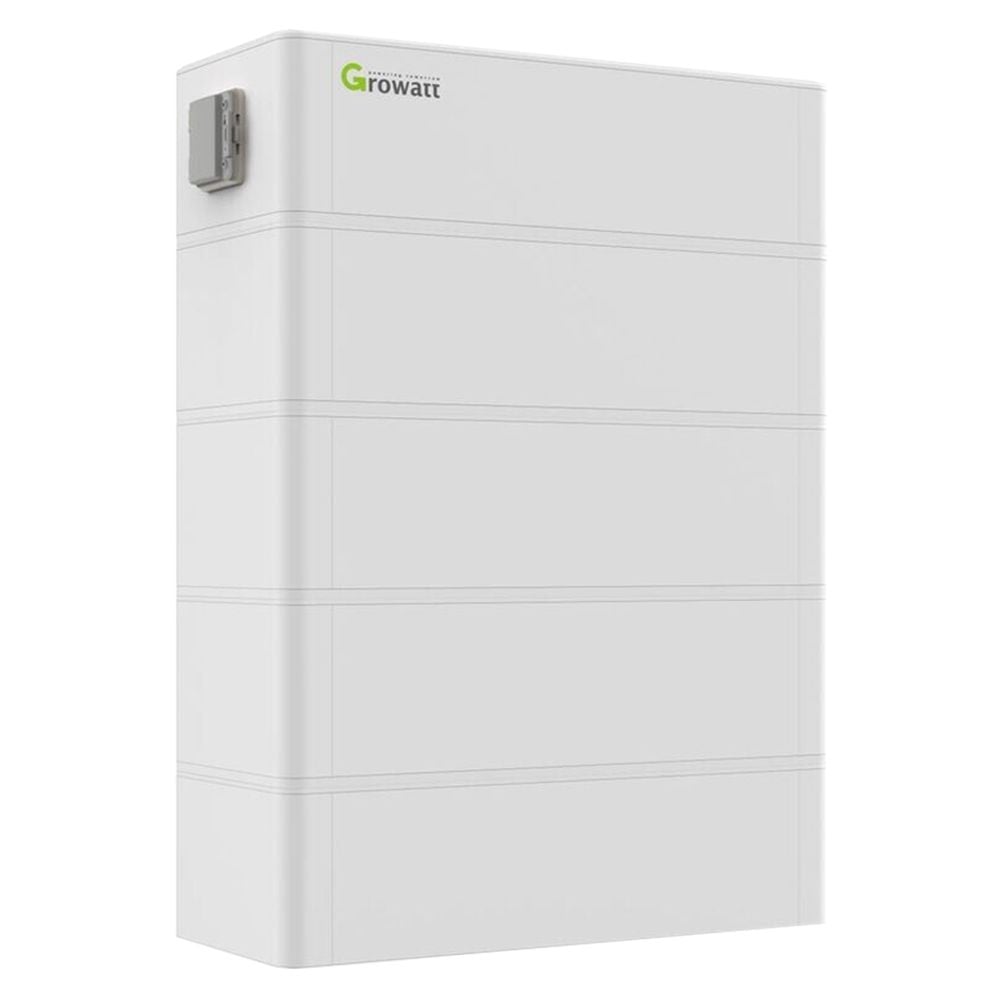

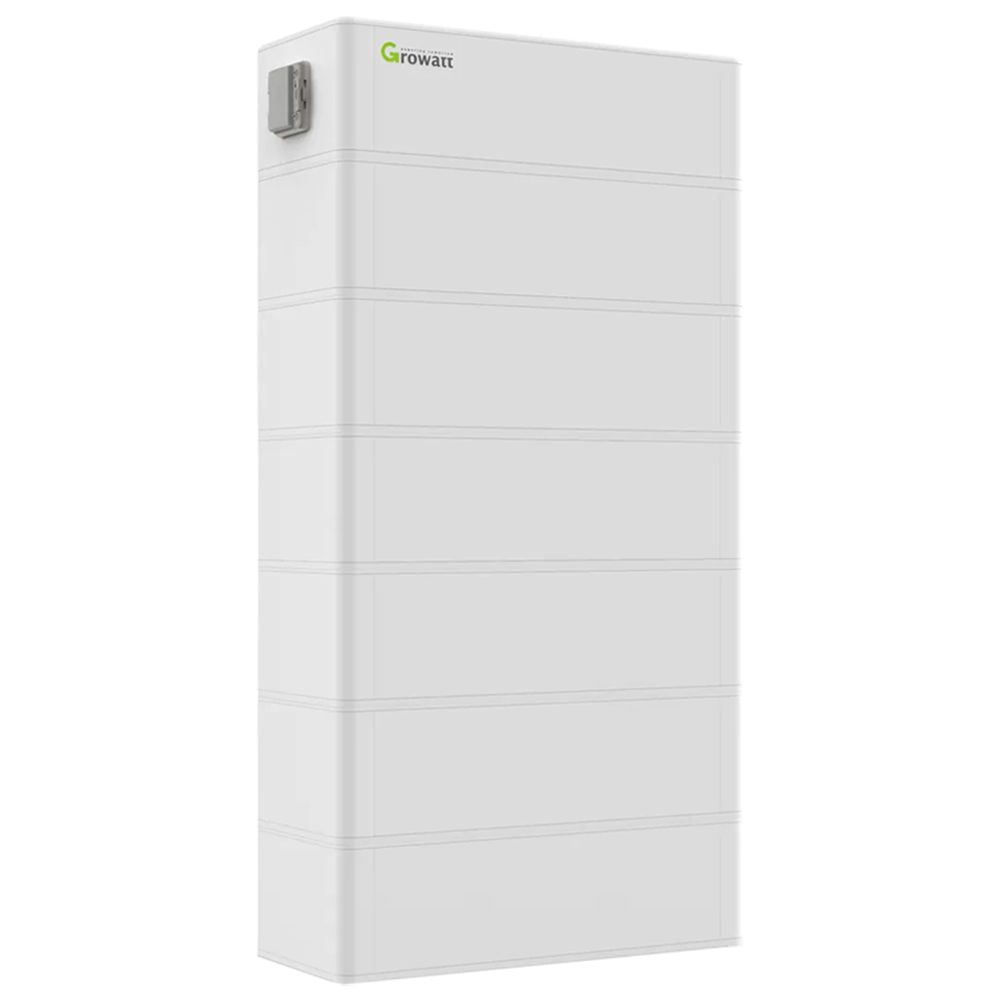

Batterie haute tension ARK 2.5H-A2

La batterie haute tension Growatt ARK 2,5H-A2 est une solution de stockage LiFePO4 puissante avec une grande stabilité cyclique et une longue durée de vie. Sa conception modulaire permet une installation facile et une adaptation à diverses exigences. Avec un indice de protection IP65, la batterie est également adaptée à une utilisation en extérieur.

À propos de la batterie ARK 2,5H-A2

• Concept de batterie modulaire et empilable
• Lithium-fer-phosphate (LFP) sans cobalt
• Grande stabilité cyclique et longue durée de vie
• Installation murale ou au sol possible
• Démarrage progressif pour protéger le système contre les surtensions
• Réveil automatique en cas de sous-tension
• Indice de protection IP65 pour l'installation en extérieur
• Diagnostic à distance et mise à jour du micrologiciel

Domaines d'application

• Installations photovoltaïques connectées au réseau et autonomes
• Alimentation de secours
• Alimentations sans interruption (ASI / UPS)

Démarrage progressif pour la protection du système

Le mécanisme de démarrage progressif protège le système contre les surtensions en augmentant progressivement l'alimentation électrique lors du démarrage de la batterie. Cela garantit un fonctionnement fluide et sûr.

Longue durée de vie cyclique

Grâce à l'utilisation de cellules LiFePo4, les modules de batterie Growatt ARK offrent une solution de stockage idéale pour les installations photovoltaïques avec une durée de vie cyclique extrêmement élevée.

Données techniques

• Type de batterie : Lithium-fer-phosphate (LiFePo4) sans cobalt
• Capacité énergétique : 2,56 kWh
• Capacité utilisable : 2,3 kWh
• Tension nominale : 51,2 V
• Plage de tension de fonctionnement : 47,2-56,8 V
• Courant de charge/décharge : 25 A/0,5 C
• Indice de protection : IP65
• Plage de température : -10~50° C
• Dimensions : 650 x 260 x 180 mm
• Poids : env. 28 kg
• Certificats : IEC62619, CE, CEC, RCM, UN38.3

Unité de contrôle BMS

Le BMS Growatt BDC 95045-A1 est l'unité centrale de surveillance et de contrôle du système de batterie haute tension ARK. Il prend en charge la connexion de jusqu'à 10 modules de batterie et permet une surveillance précise des paramètres importants.

À propos du BMS BDC 95045-A1

• Compatible avec les onduleurs Growatt MIN-XH et MOD-XH
• Concept de batterie modulaire et empilable
• Surveillance et contrôle

Extension flexible

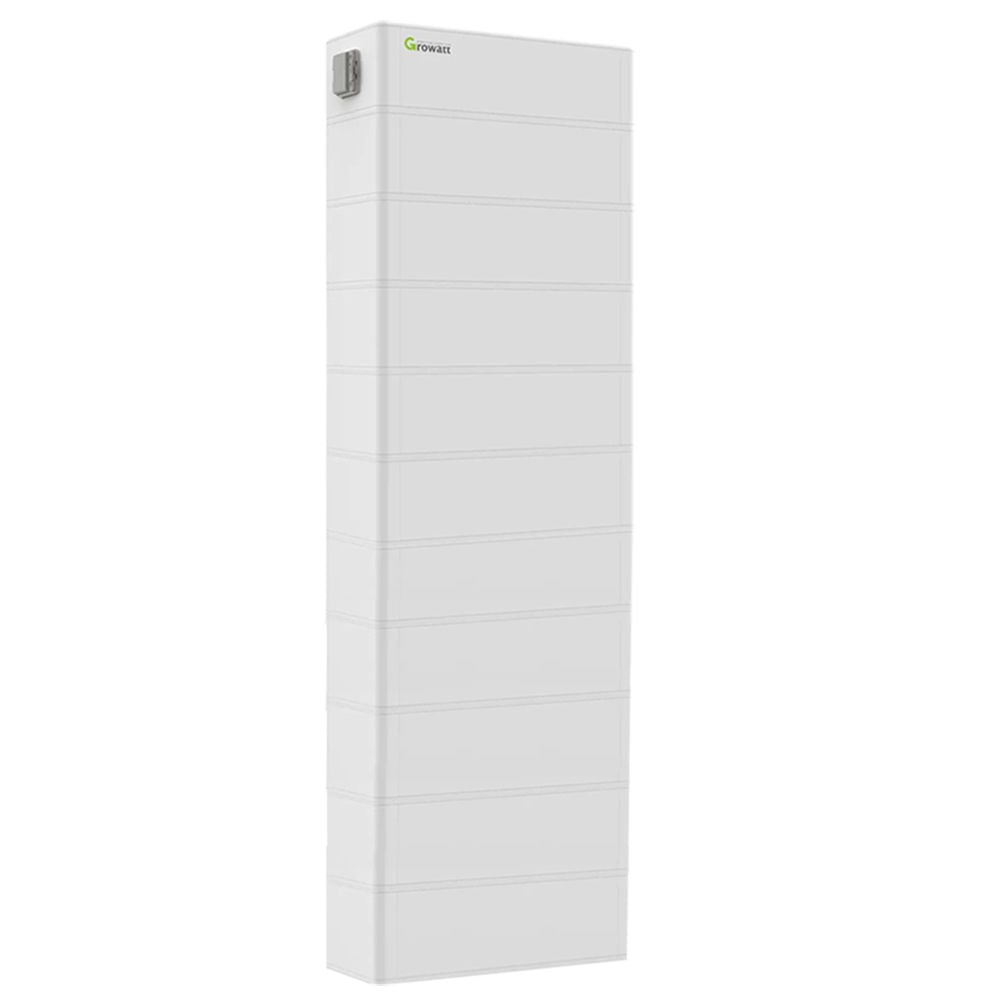

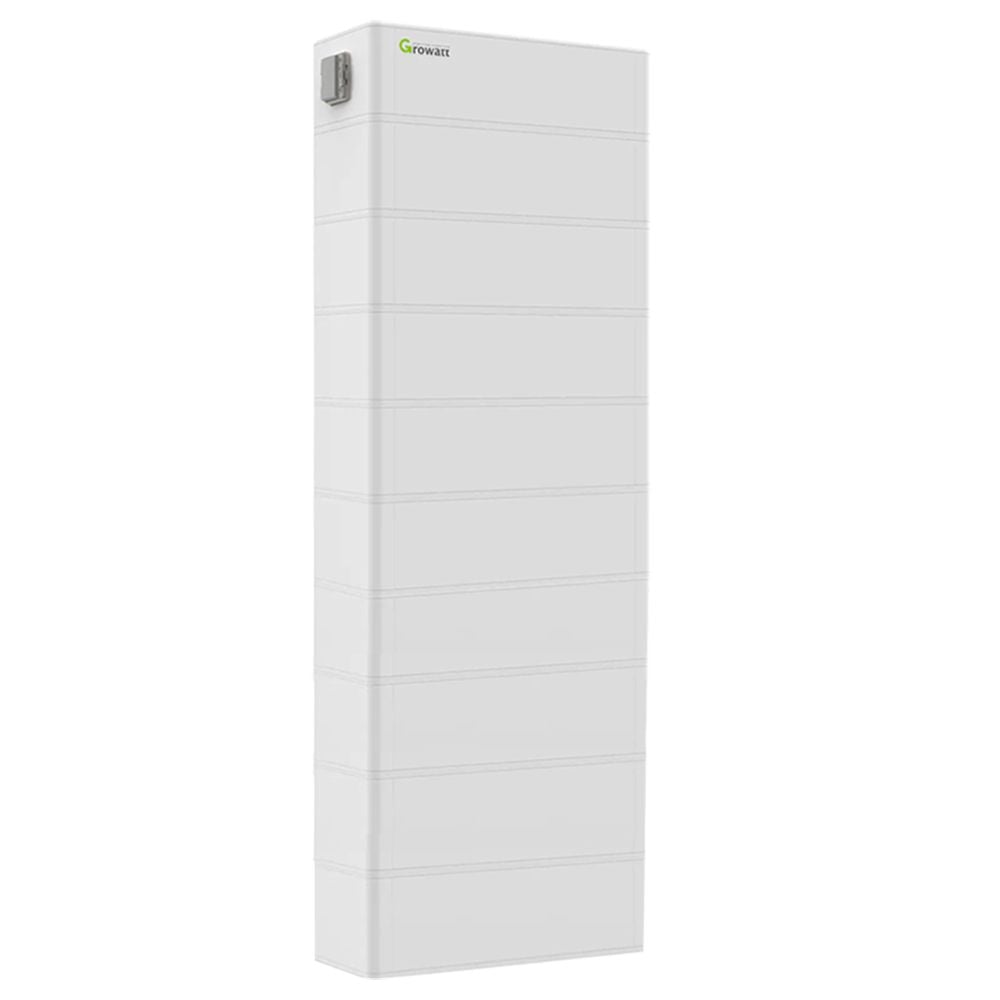

Le système de batterie ARK de Growatt permet une extension flexible de 2,56 kWh jusqu'à 25,6 kWh. L'installation est simple, car aucun coffret de batterie n'est nécessaire, seule une base de batterie stable est requise.

Paramètres de contrôle BMS

• État de charge (SOC)
• Tension du réseau
• Courant
• Tension de cellule
• Température de cellule
• Mesure de la température PCBA

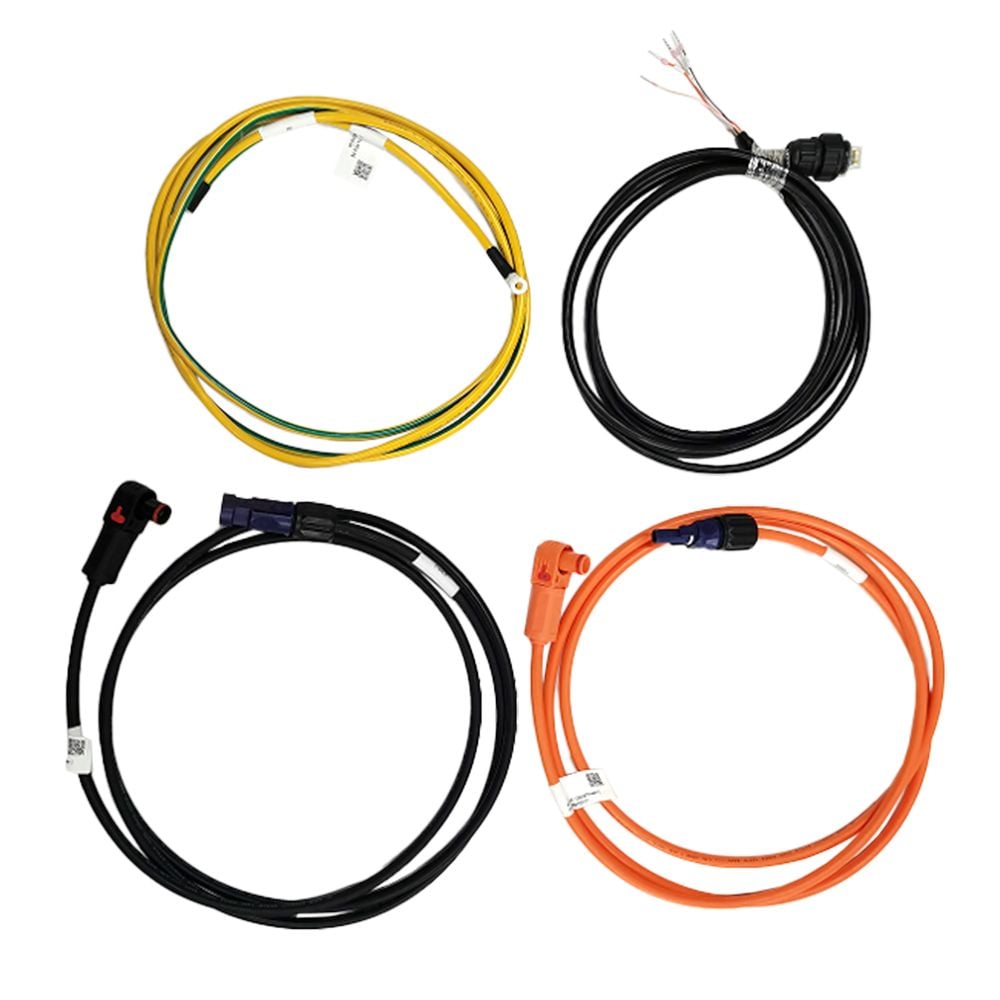

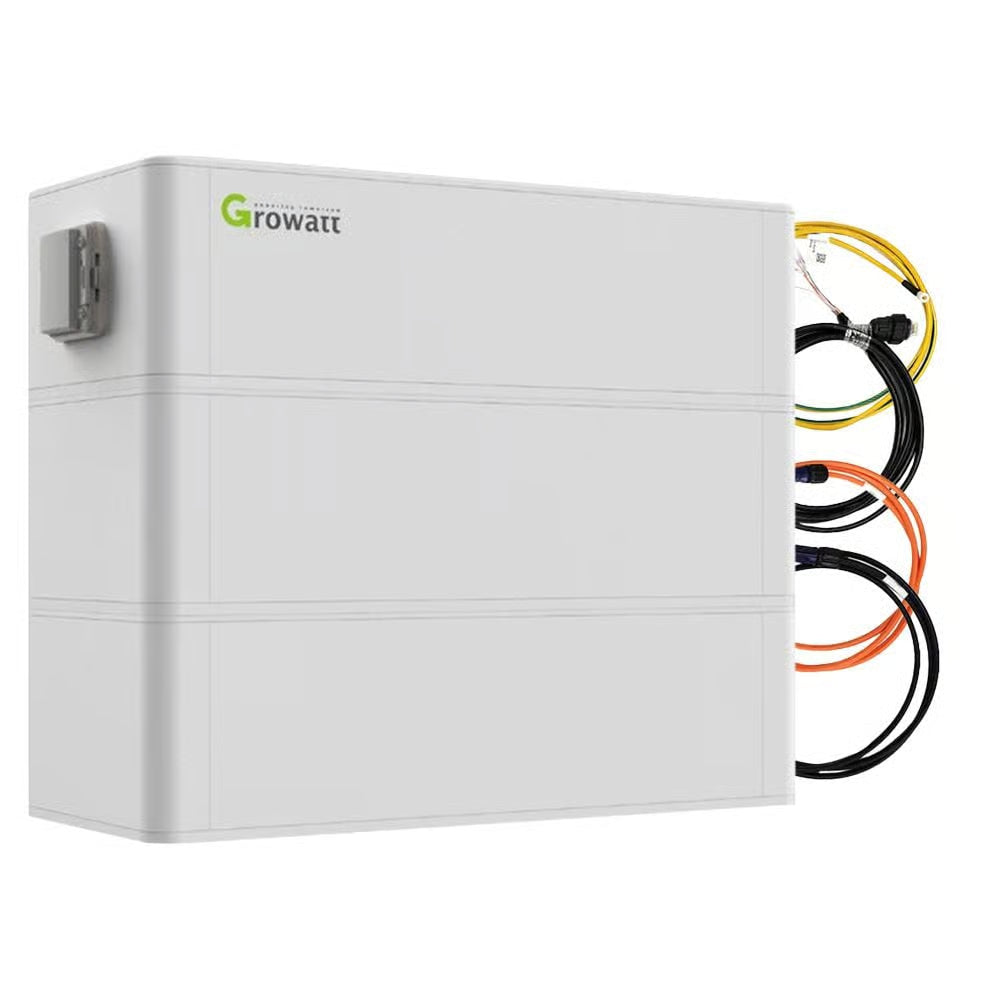

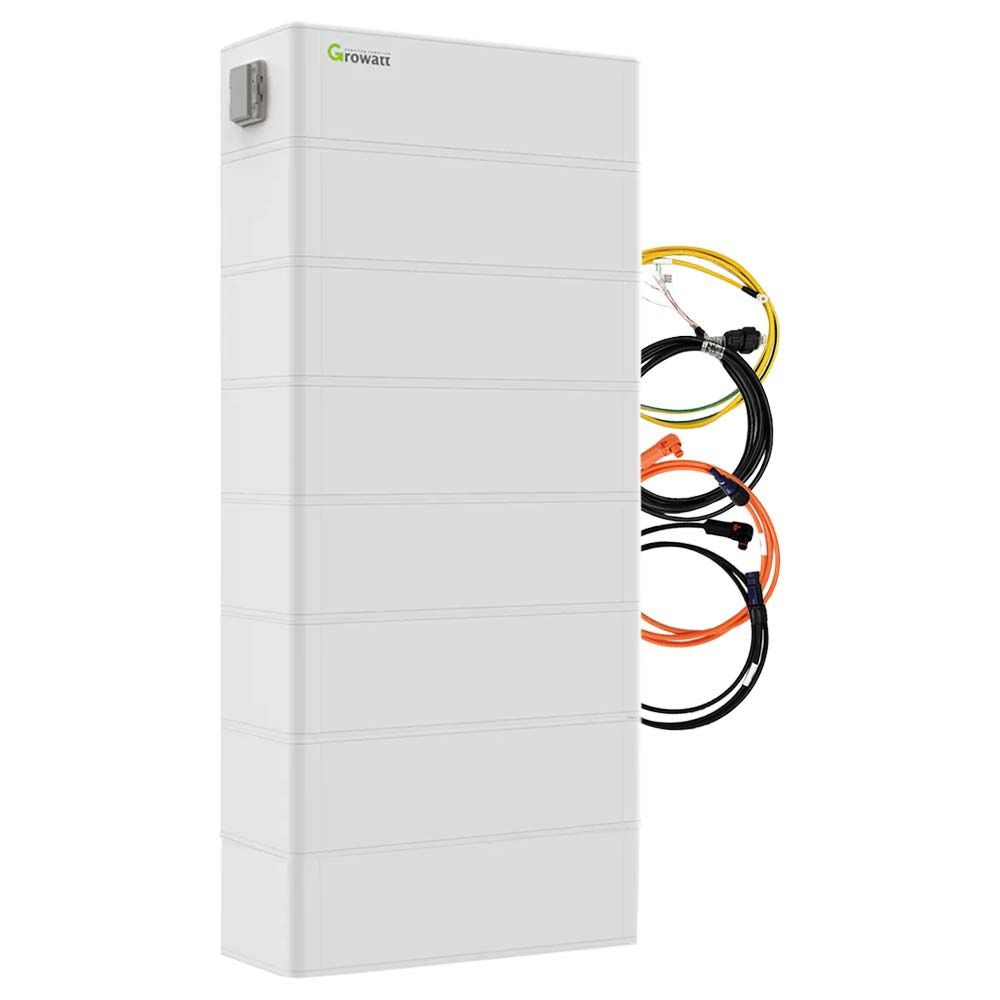

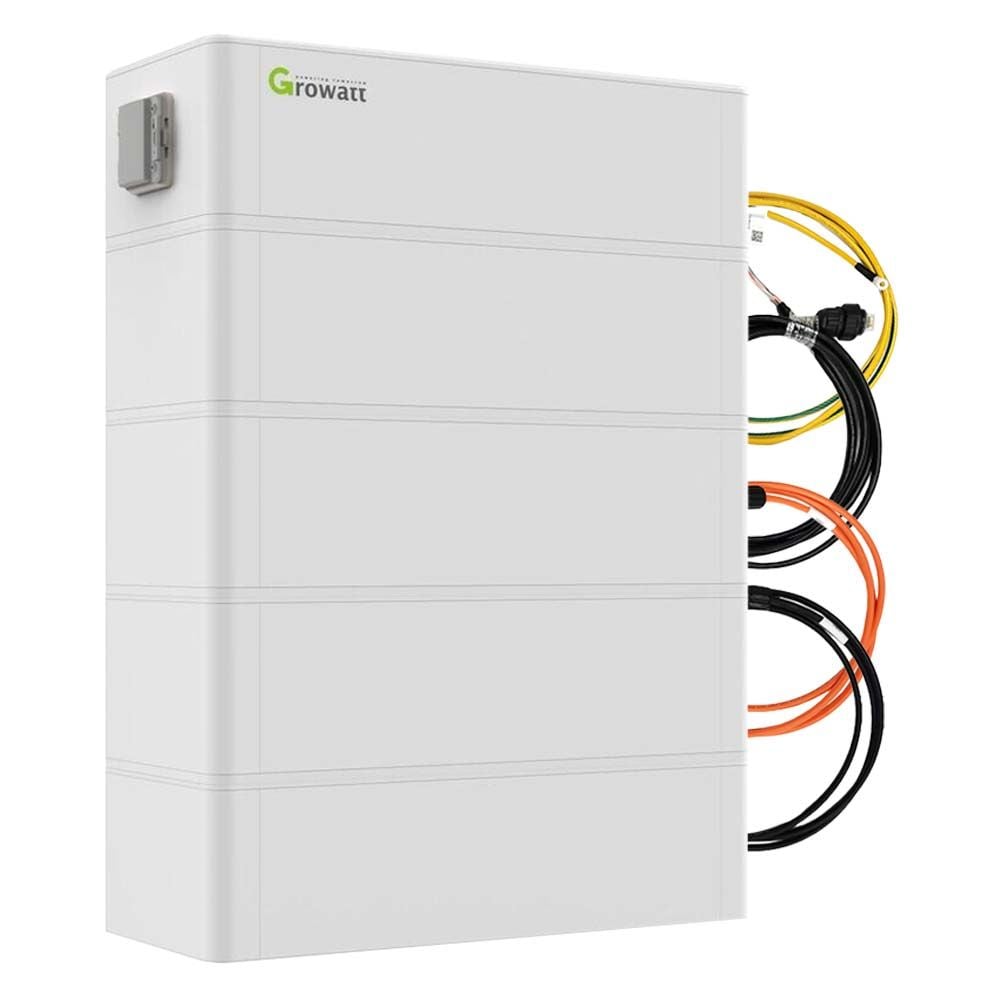

Kit de câbles de connexion à l'onduleur

Le kit de câbles de batterie Growatt permet la connexion des batteries ARK aux onduleurs des séries MIN- ou MOD-XH. Il contient :

• 2x 2m câbles d'alimentation (Plus/Moins)
• 2m câble de communication
• 2m câble de terre

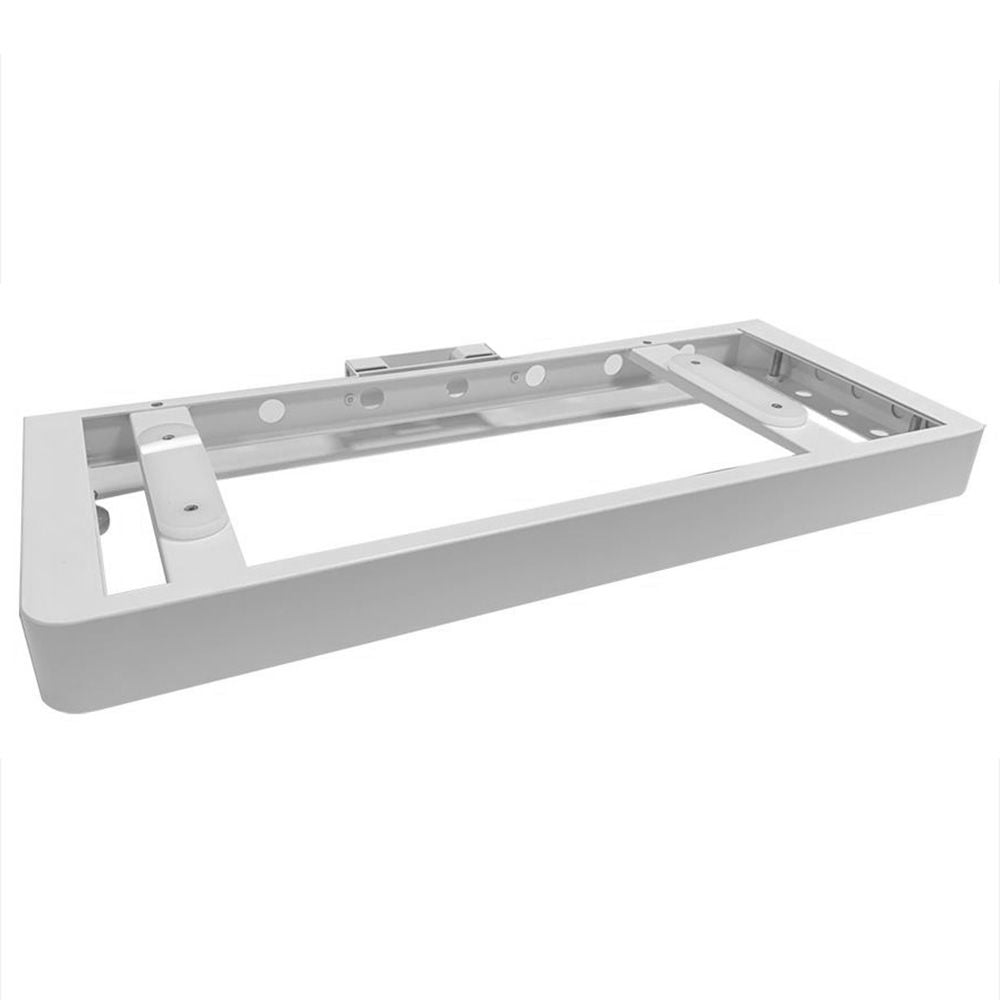

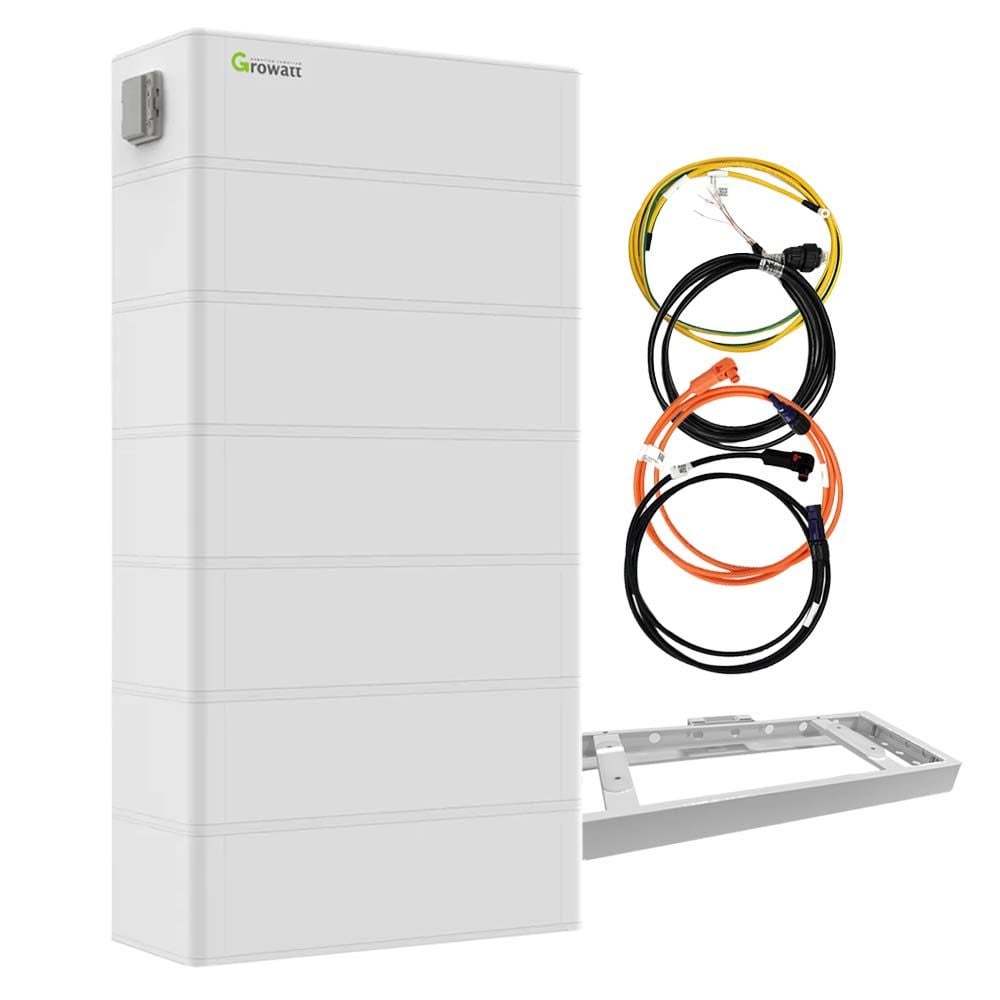

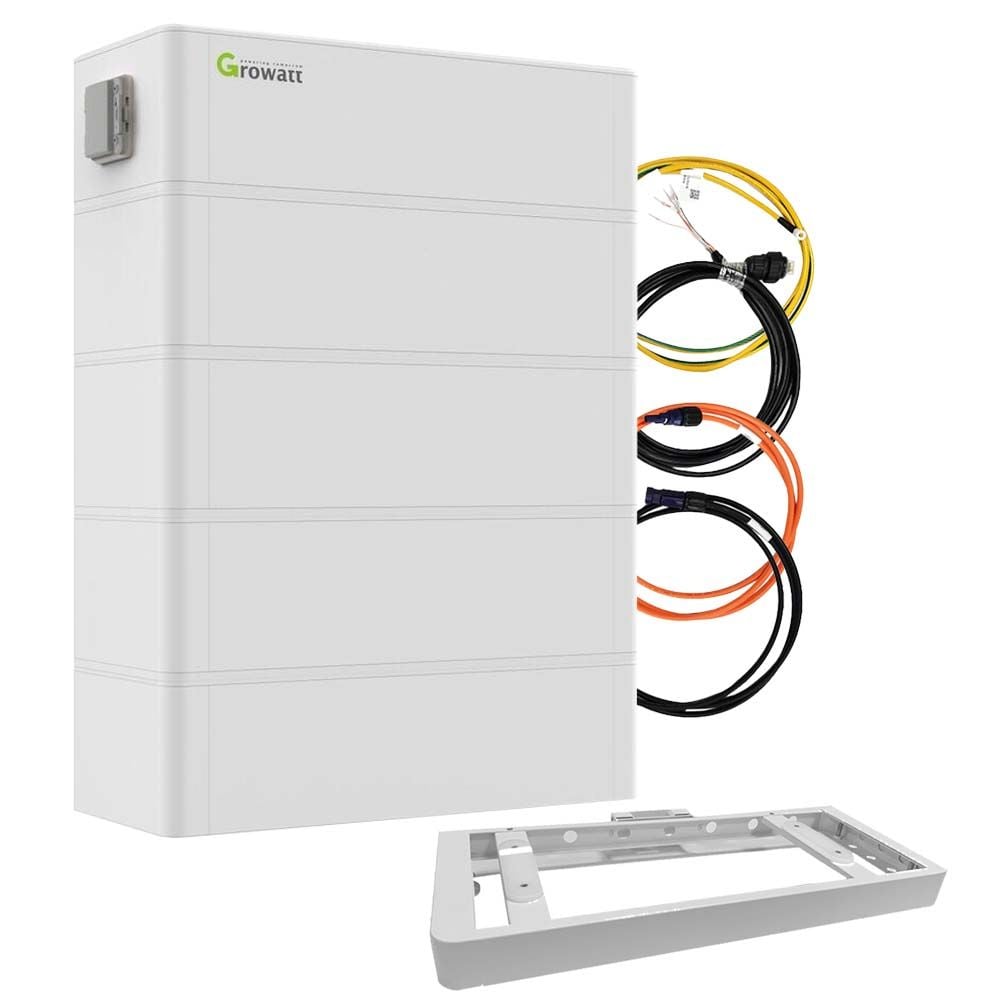

Base de batterie ARK

La base de batterie Growatt ARK assure la stabilité de la tour de batterie et convient à l'installation au sol. Jusqu'à 10 modules de stockage peuvent être empilés sur une seule base.

Données techniques de la base de batterie

• Pour le montage au sol des batteries Growatt ARK HV et XH
• Une base par tour de batterie
• Poids : 3 kg
