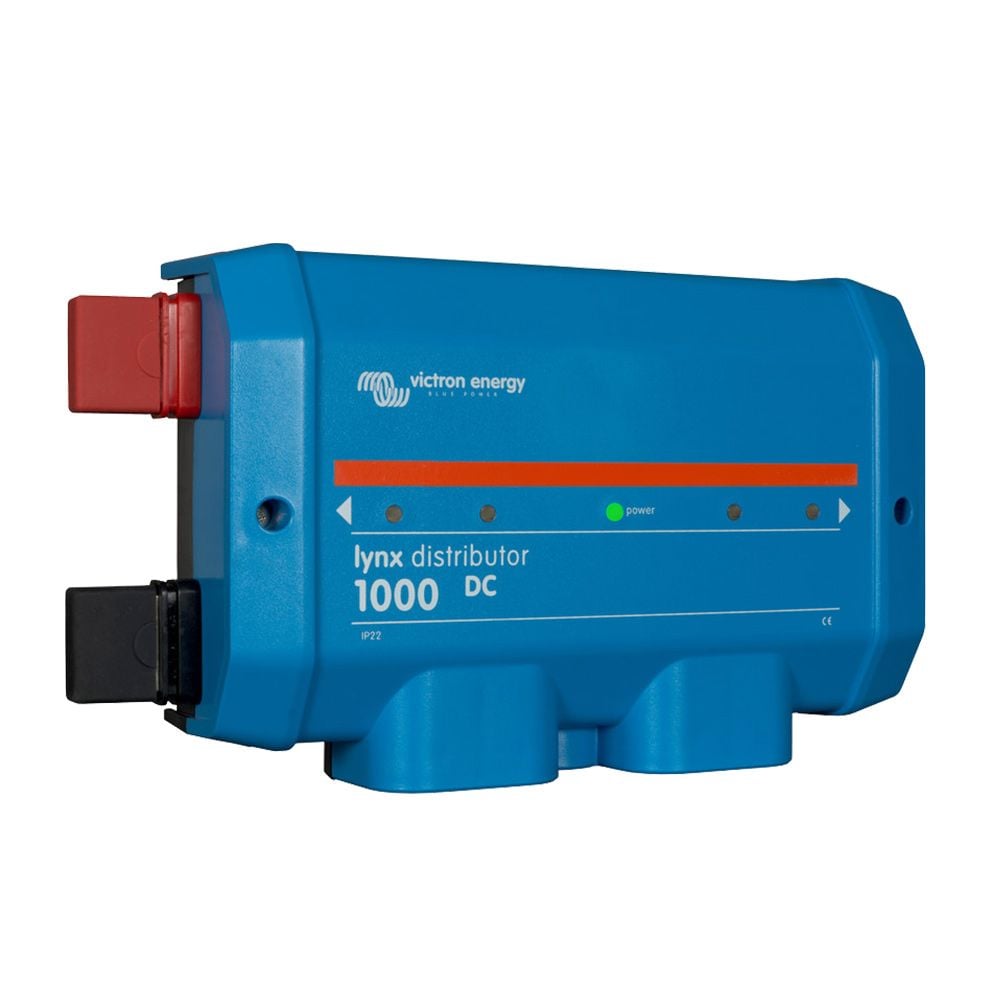

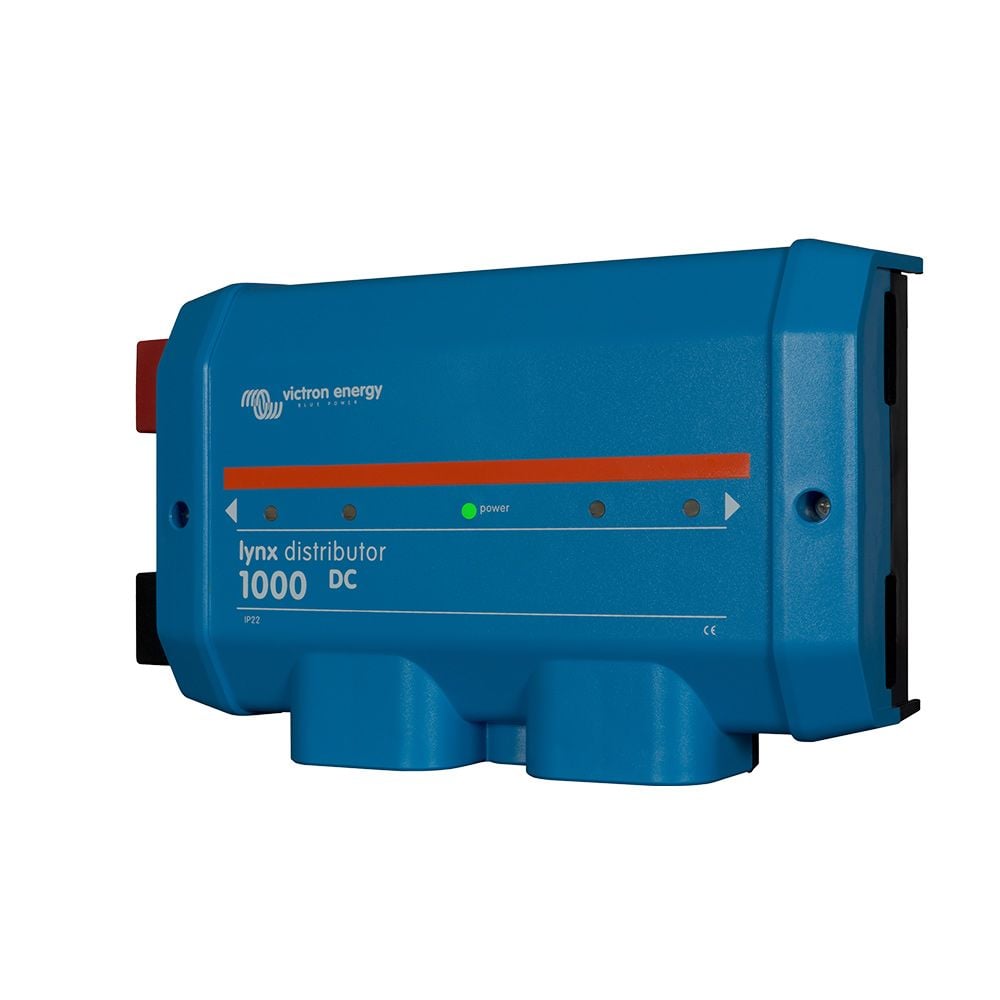

Victron Lynx Distributor (M8)

Victron Lynx Distributor (MPN LYN060102000)

Le Victron Lynx Distributor est une barre omnibus DC modulaire qui vous aide à organiser votre distribution électrique de manière simple et efficace. Avec de la place pour jusqu'à quatre fusibles DC, il offre une vue d'ensemble claire de l'état de chaque fusible.

Caractéristiques importantes

• Connexion pour quatre circuits d'appareils DC individuels, charges ou groupes

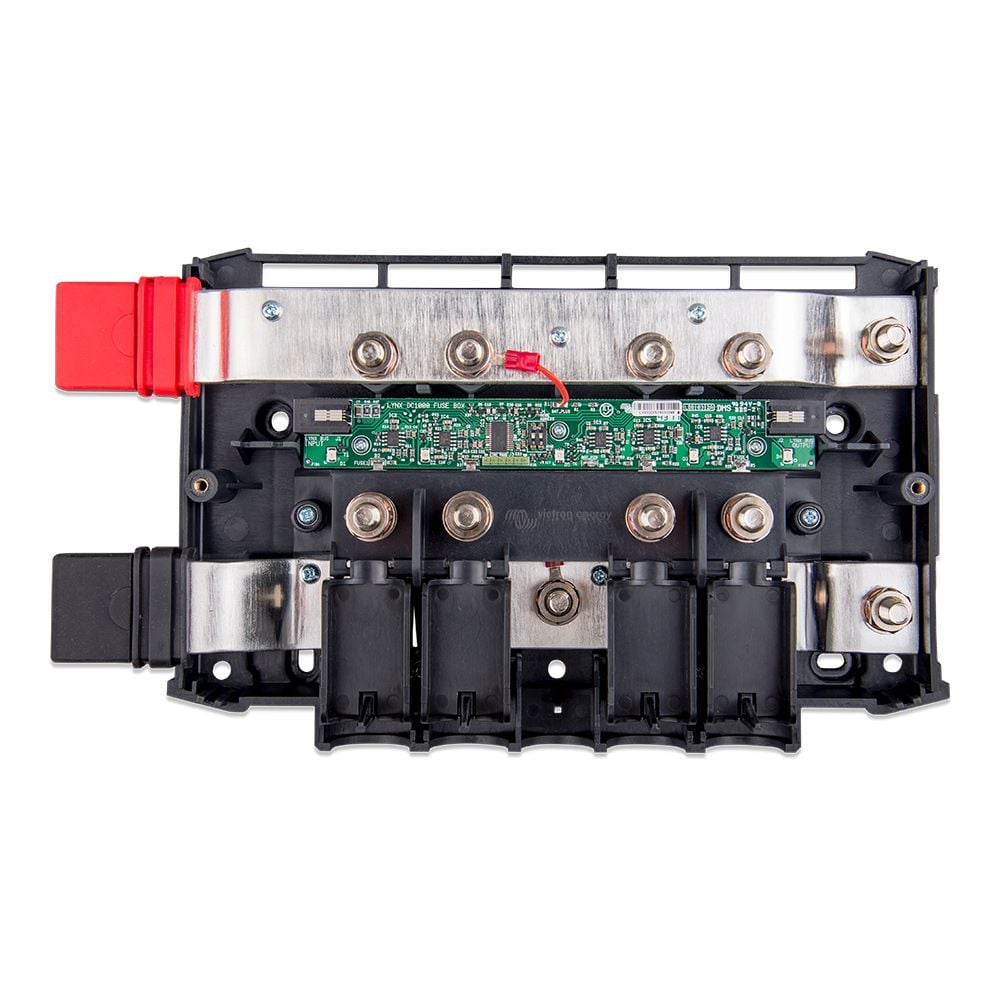

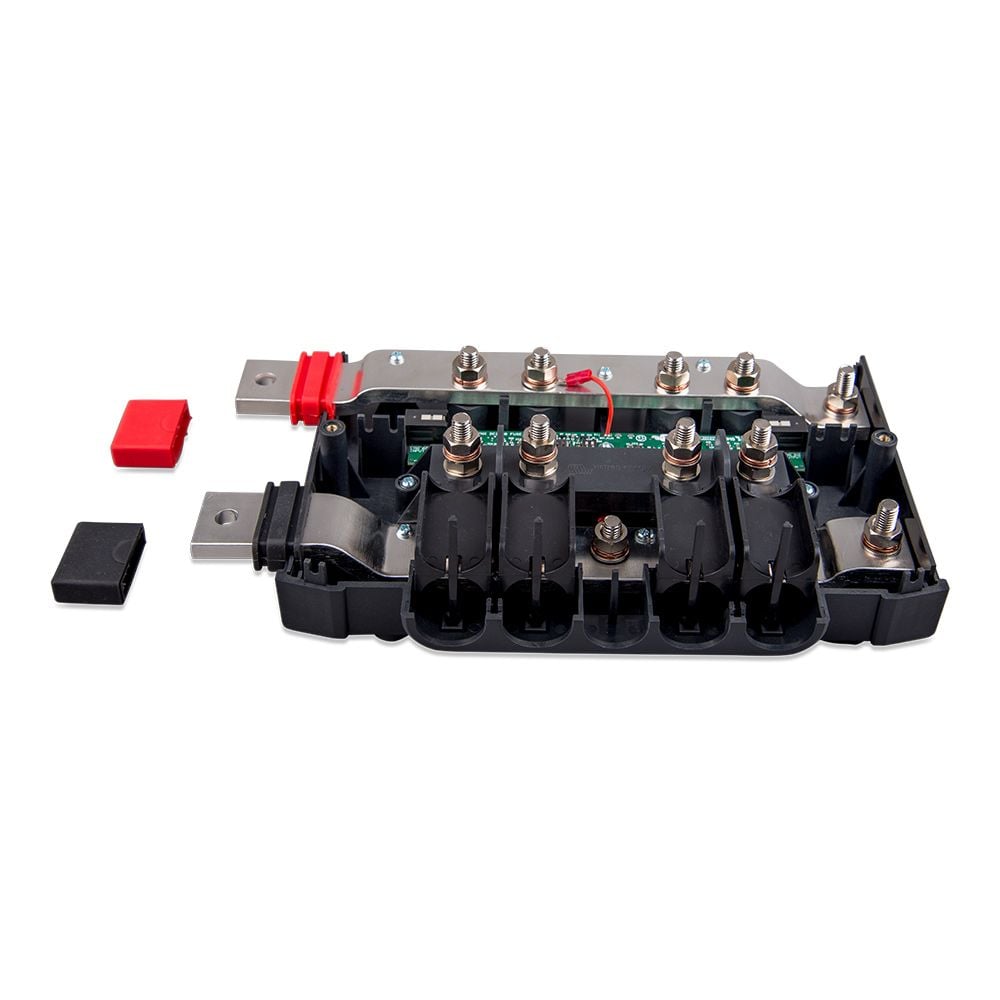

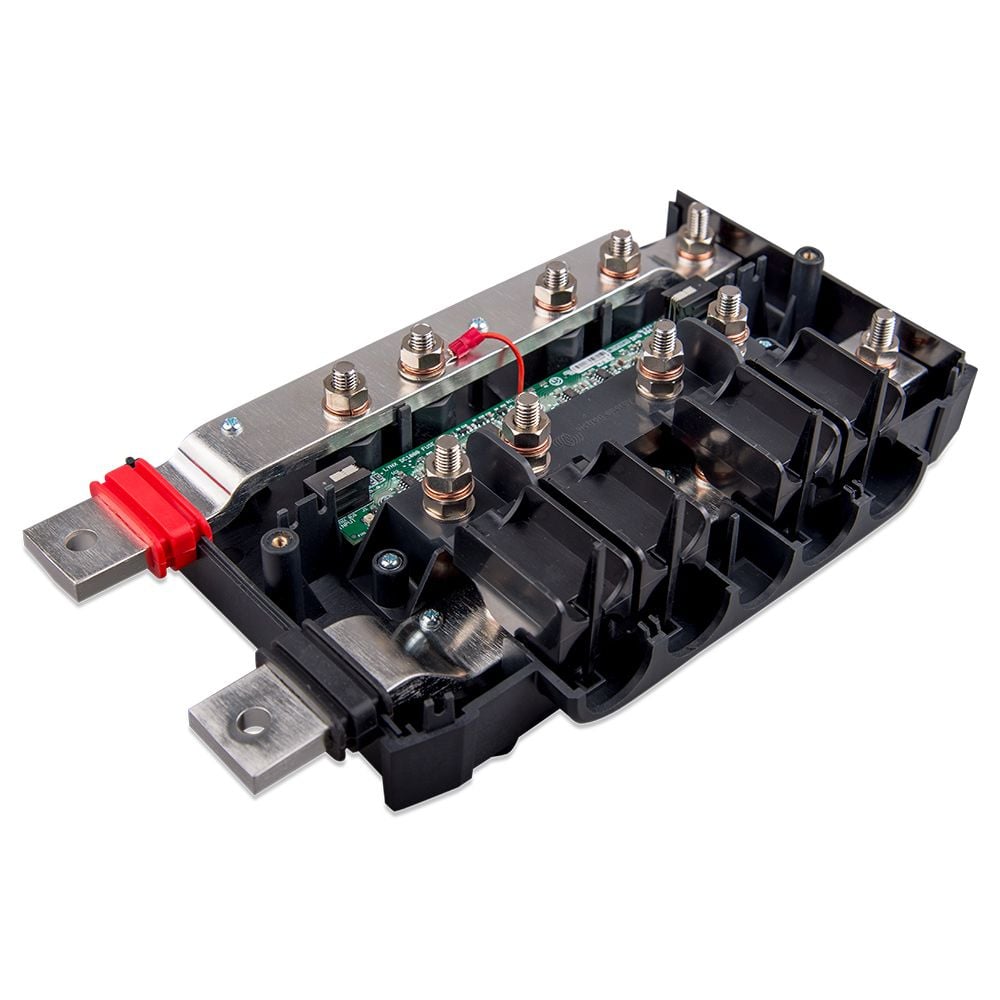

• Barre omnibus positive et négative
• Utilisation de fusibles MEGA
• Installation facile
• Fait partie du système de distribution modulaire Lynx

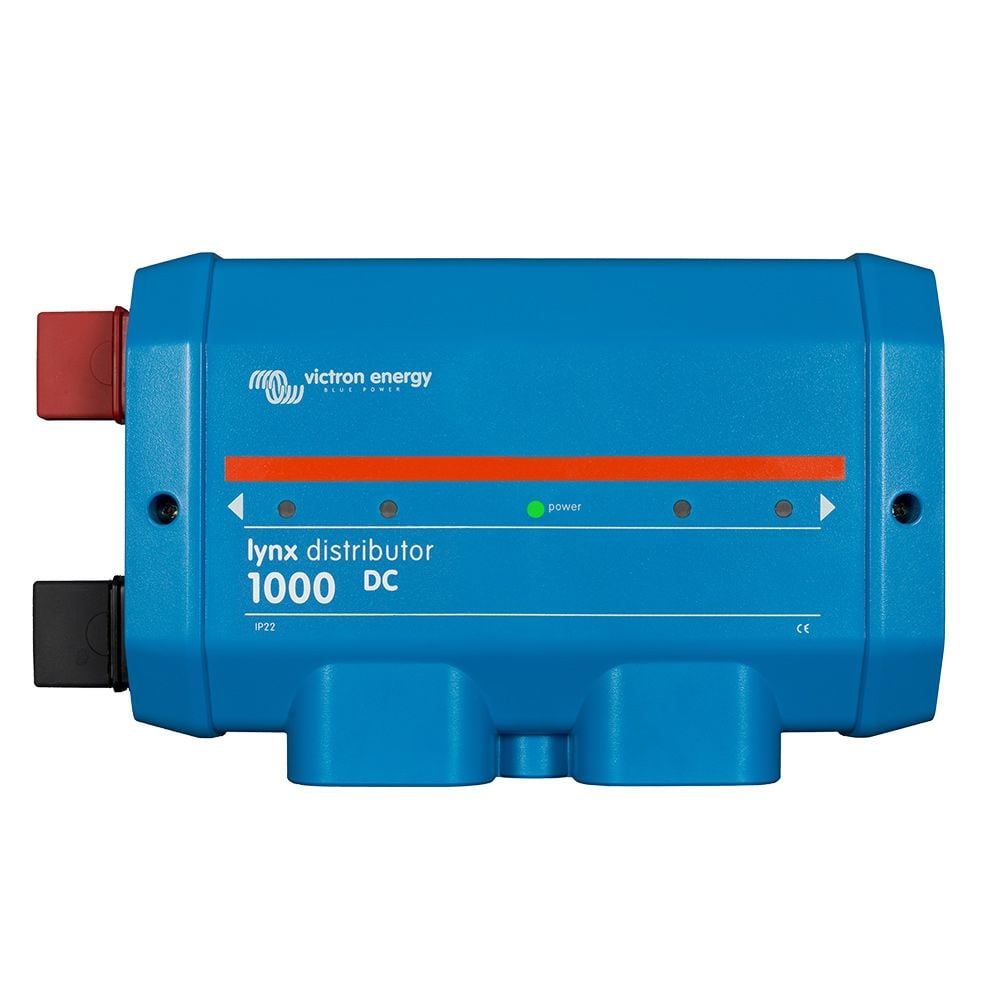

• LEDs d'indication de fusible pour un affichage clair de l'état

Fonctionnement de l'indicateur de fusible

Pour utiliser les LEDs d'indication de fusible, une connexion à un Lynx Shunt est nécessaire. Le Lynx Shunt alimente la carte de circuit imprimé du Lynx Distributor avec l'alimentation électrique nécessaire (8V – 70V DC) et fournit le courant de 5V (4,5V – 5,5V) requis. Le câble RJ11 nécessaire est inclus dans la livraison. Le Lynx Shunt dispose de deux ports, qui peuvent tous deux être utilisés.

En état de fonctionnement complet, seule la LED centrale s'allume en vert. En cas de fusible défectueux ou manquant, les LEDs des circuits central et de fusible s'allument en rouge. Si vous n'utilisez pas tous les points de connexion de votre distribution DC, des fusibles factices devront peut-être être installés pour éteindre les LEDs rouges.

Fusibles

Le Lynx Distributor utilise des fusibles MEGA. Veuillez noter que certains fusibles MEGA sont conçus uniquement pour 36V et conviennent donc aux systèmes 24V. Pour les systèmes 48V, des fusibles avec une tension nominale de 58/64V doivent être utilisés.

Contenu de la livraison
