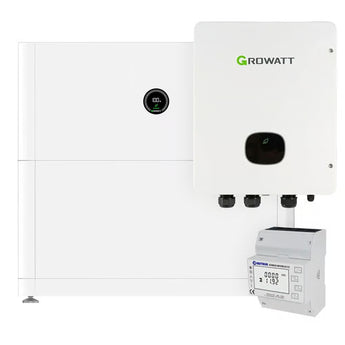

Growatt APX 30kWh Batterijsysteem met Back-up Box met BMS P2 voor MID-XH Omvormer

Growatt APX Hoogspannings-opslagsysteem

Het Growatt APX hoogspannings-opslagsysteem biedt u een flexibele en uitbreidbare oplossing voor de opslag van zonne-energie. Met de mogelijkheid om een batterijtoren van 1 tot 6 APX-hoogspanningsbatterijen te creëren, kunt u een opslagcapaciteit van 5 tot 30 kWh realiseren. De set bevat een BMS-besturingseenheid, een TPM-C energiemeter en de benodigde kabels voor aansluiting vanaf vijf batterijmodules. Afhankelijk van de keuze zijn voor de vloerinstallatie één of twee batterij-basismodules inbegrepen. Optioneel kan de set worden uitgebreid met de SYN 100-XH-30 back-up box om een continue stroomvoorziening te garanderen, zelfs bij stroomuitval.

Leveringsomvang:

• APX 5.0P-B1 hoogspanningsbatterij 5kWh LiFePO4 (1-6x afhankelijk van keuze)
• APX 98034-P2 vermogensmodule BMS
• APX batterijbasis hoogspanningsbatterij
• TPM-C energiemeter 80A
• Optioneel: SYN 100-XH-30 back-up box
• Vanaf 5 batterijmodules: Growatt APX verbindingskabel serieschakeling

APX 5.0P-B1 Hoogspanningsbatterij

De APX 5.0P-B1 batterijmodule van Growatt maakt gebruik van de lithium-ijzerfosfaat (LiFePO4) opslagtechnologie, die bekend staat om zijn hoge prestaties, duurzaamheid en veiligheid. Het modulaire en stapelbare ontwerp maakt flexibele combinaties van nieuwe en oudere batterijen en verschillende capaciteiten mogelijk. De geïntegreerde energieoptimalisatie zorgt ervoor dat elke batterij optimaal wordt benut. Een softstart beschermt het systeem tegen overspanningen, en het actieve BMS biedt extra veiligheid.

Technische gegevens

• Batterijtype: Lithium-ijzerfosfaat (LiFePO4)
• Nominale spanning: 385V
• Nominale energie: 5kWh
• Bedrijfsspanningsbereik: 330-450V
• Afmetingen: 690 x 185 x 295 mm
• Gewicht: 50kg

BMS Besturingseenheid

Het Growatt APX 98034-P2 batterijmanagementsysteem beschermt elke APX-batterijmodule tegen ongunstige omstandigheden voor een storingsvrije werking. Het wordt aanbevolen om één BMS per batterijtoren te gebruiken, ongeacht het aantal modules (1-6 Growatt APX 5.0P-B1 5kWh hoogspanningsbatterijmodules).

Technische gegevens

• Max. stroom: 30A
• Piekstroom: 34A, 60s
• Communicatie: RS485/CAN
• Afmetingen: 690 x 185 x 295 mm
• Gewicht: 15kg

APX Batterijbasis

De Growatt APX batterijbasis is ontworpen voor de vloermontage van de Growatt APX-batterijmodules en het bijbehorende BMS. Het zorgt voor een stabiele stand van de batterijtoren en maakt het stapelen van maximaal 10 opslagmodules op één basis mogelijk.

Technische gegevens

• Geschikt voor vloermontage van Growatt APX-batterijen en BMS
• Eén basis per batterijtoren
• Afmetingen: 690 x 185 x 50 mm

TPM-C Energiemeter

De TPM-C energiemeter biedt een uitgebreide oplossing voor netexportbeperkingen en de bewaking van het eigen verbruik. De verbruiksgegevens zijn eenvoudig afleesbaar via een LCD-display, en de installatie is dankzij Plug-and-Play zeer ongecompliceerd.

Technische gegevens

• Stroomnettype: 3P4W
• Ingangsspanning: 320-520V AC
• Frequentie: 50/60 Hz
• Max. stroom: 100 A
• Communicatie: RS485
• Beschermingsgraad: IP51
• Afmetingen: 72 x 94,5 x 65 mm
• Gewicht: 398 g

Optioneel: SYN 100-XH-30 Back-up box

De SYN 100-XH-30 van Growatt is een betrouwbare back-up oplossing die een continue stroomvoorziening garandeert in geval van stroomuitval. Het kan tot 40 kW uit de zonnespeicher leveren en biedt een schakeltijd van slechts 0,5 seconden.

Technische gegevens

• Max. overstroombeveiliging AC-ingang: 125 A
• Max. continue bedrijfsstroom: 90 A
• AC-uitgangsspanning: 230 V/400 V (340-440V)
• AC-nominaal vermogen: 40 kW
• AC-piekvermogen in back-up modus: 44 kW
• AC-piekstroom in back-up modus: 63 A
• Afmetingen: 365 x 450 x 123 mm
• Gewicht: 12 kg

Compatibele omvormers

Het Growatt hoogspannings-opslagsysteem is compatibel met de volgende hybride omvormers:

• MID 11KTL3-XH 11kW
• MID 12KTL3-XH 12kW
• MID 13KTL3-XH 13kW
• MID 15KTL3-XH 15kW
• MID 17KTL3-XH 17kW
• MID 20KTL3-XH 20kW
• MID 25KTL3-XH 25kW
• MID 30KTL3-XH 30kW
